Garant HiRunER precíziós ER szorítópatronos befogó 11M

Csomagajánlatok

Részletek

Kivitel:

Külső- és belső kúp köszörült, a nyugodtabb járás érdekében minden szár keményen felszabályozva. RFID / Balluffchip furattal, nagy teljesítményű felfogó anya (max. 25000 min^-1).

Előny:

• Kitűnő rendszerszintű körfutási pontosság (befogó + szorítópatron + felfogó anya ), 3µm körfutás 2µm-es szorítópatronnal, 6µm körfutás 5µm-es szorítópatronnal.
• Kiemelkedő tartóerők (max. 2-es tényező a standard ER tokmányokhoz képest).
• Rezgéscsillapító hatású a 2 részes felfogó anya következtében.

Felhasználás:

Hengeres szárú szerszámok DIN 6499 − Form A és B szerinti ER szorítópatronban való befogására.

Tartalom:

Precíziós felfogó anya.

Opcionális tartozék:

Kúpvonócsap (AB) 308760 – 308802 sz., AB szorítókulcs 308820 – 308835 sz., ER szorítókulcs 309757, 309758 sz. (11M-hez és 16M-hez), Fahrion ER szorítópatronok 308901 − 309434 sz. ER szorítópatronok 308901 − 309432 sz., körmöskulcs 628400 sz., ill. nyomatékkulcs 309749 vagy 628520 sz.

Figyelem:

• Csak névleges ⌀-t fog be h 10 szár ⌀ tűrésig.
• A felfogó anya nem kombinálható a tömítőgyűrűvel.
• Csak Fahrion szorítópatronokkal használja.
• A Fahrion HP-2µm ER szorítópatron esetén el kell távolítani a kék díszítő gyűrűt.

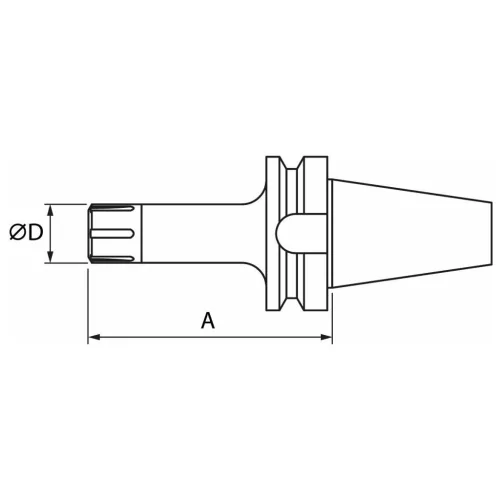

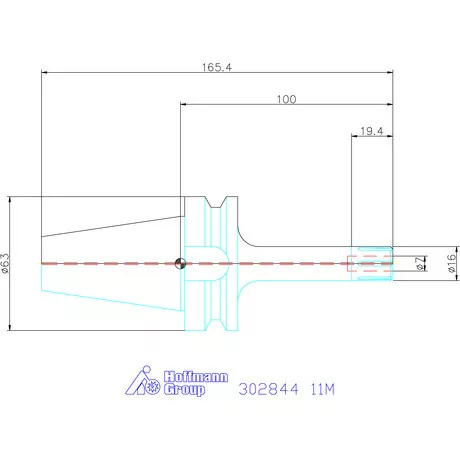

Paraméterek:
Befogási ⌀ D1	1-7 mm
Befogó	BT 40 A = 100
Befogó szabvány	JIS B6339; ISO 7388-2
Alak	ADB
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC
Befogási tartomány	1 mm - 7 mm
A-méret kinyúlási hossz	100 mm
Külső ⌀ D	16 mm
Tartalék ER felfogó anya	309618 11M
Balluffchip furat	igen
Termék fajtája	Szorítópatronos befogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

302844 11M, HiRunER precíziós ER szorítópatronos befogó 11M

Custom label:

Garant HiRunER precíziós ER szorítópatronos befogó 11M

Tömeg:

1,09 kg/db
