Garant HiRunER precíziós ER szorítópatronos befogó 16

Csomagajánlatok

Részletek

Kivitel:

Külső- és belső kúp köszörült, a nyugodtabb járás érdekében minden szár keményen felszabályozva. RFID / Balluffchip furattal, nagy teljesítményű felfogó anya (max. 25000 min^-1).

Előny:

• Kitűnő rendszerszintű körfutási pontosság (befogó + szorítópatron + felfogó anya ), 3 µm körfutás 2 µm-es szorítópatronnal, 6 µm körfutás 5 µm-es szorítópatronnal.
• Kiemelkedő tartóerők (max. 2-es tényező a standard ER tokmányokhoz képest).
• Rezgéscsillapító hatású a 2 részes felfogó anya következtében.

Felhasználás:

Hengeres szárú szerszámok DIN 6499 − Form A és B szerinti ER szorítópatronokban való befogására.

Tartalom:

Precíziós felfogó anya.

Opcionális tartozék:

Kúpvonócsap (AB) 308760 – 308802 sz., AB szorítókulcs 308820 – 308835 sz., ER szorítókulcs 309757, 309758 sz. (11M-hez és 16M-hez), Fahrion ER szorítópatronok 308901 − 309434 sz. ER szorítópatronok 308901 − 309432 sz., körmöskulcs 628400 sz., ill. nyomatékkulcs 309749 vagy 628520 sz.

Figyelem:

• Csak névleges ⌀-t fog be h 10 szár ⌀ tűrésig.
• A felfogó anya nem kombinálható a tömítőgyűrűvel.
• Csak Fahrion szorítópatronokkal használja.
• A Fahrion HP-2µm ER szorítópatron esetén el kell távolítani a kék díszítő gyűrűt.

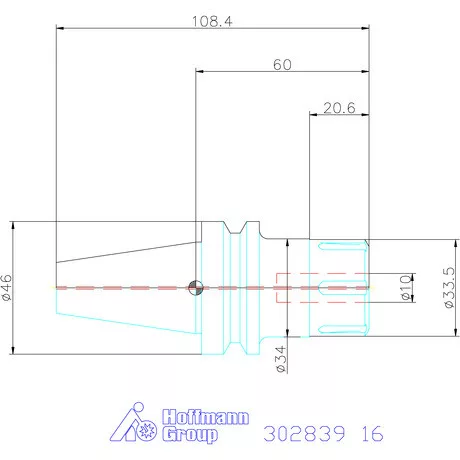

Paraméterek:
ER szorítópatronhoz	16
Befogási ⌀ D1	0,5-10 mm
Befogó	BT 30 A = 60
Befogó szabvány	ISO 7388-2; JIS B6339
Alak	ADB
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC
Befogási tartomány	0,5 mm - 10 mm

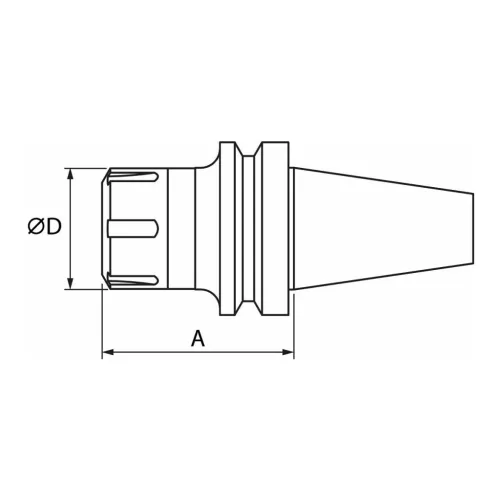

A-méret kinyúlási hossz	60 mm
Külső ⌀ D	34 mm
Tartalék ER felfogó anya 309617 sz.	16
ER szorítókulcs 309748 sz.; 309749 sz.	16
Termék fajtája	Szorítópatronos befogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

302839 16

Címke:

302839 16, HiRunER precíziós ER szorítópatronos befogó 16

Tömeg:

609 g/db
