Kivitel:

Külső- és belső kúp köszörült, a nyugodtabb járás érdekében minden szár felszabályozva. RFID/Balluffchip furat, nagy teljesítményű felfogó anya max. 25000 min^-1-ig.

Előny:

Kitűnő rendszerszintű körfutási pontosság (befogó + szorítópatron + felfogó anya ), 3 µm körfutás 2 µm-es szorítópatronnal, 6 µm körfutás 5 µm-es szorítópatronnal.
Kiemelkedő tartóerők (max. 2-es tényező a standard ER tokmányokhoz képest).
Rezgéscsillapító hatású a 2 részes felfogó anya következtében.

Felhasználás:

Hengeres szárú szerszámok DIN 6499 − Form A és B szerinti ER szorítópatronokban való befogására.

Tartalom:

Precíziós felfogó anya.

Opcionális tartozék:

Hűtőfolyadék cső 309885 sz., dugókulcs 309893 sz., ER szorítópatronok 308901 − 309432 sz., körmöskulcs 628400 sz., ill. nyomatékkulcs 309749 sz. vagy 628520 sz.

Figyelem:

Csak névleges ⌀-t fog be h 10 szár ⌀ tűrésig.
A felfogó anyát ne használja a tömítőgyűrűvel kombinálva.
A precíziós szorítópatronos befogót mindig a 309617 sz. precíziós felfogó anyával használja.
Fahrion szorítópatronokkal használja.
A Fahrion HP -2µm ER szorítópatron esetén el kell távolítani a kék díszítő gyűrűt

Paraméterek:
ER szorítópatronhoz	16
Befogó	PSC 63 A=100
Befogó szabvány	ISO 26623-1
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HPC; HSC
Befogási tartomány	0,5 mm - 10 mm
A-méret kinyúlási hossz	100 mm
Külső ⌀ D	34 mm
Tartalék ER felfogó anya 309617 sz.	16
ER szorítókulcs 309748 sz.; 309749 sz.	16
Termék fajtája	Szorítópatronos befogó

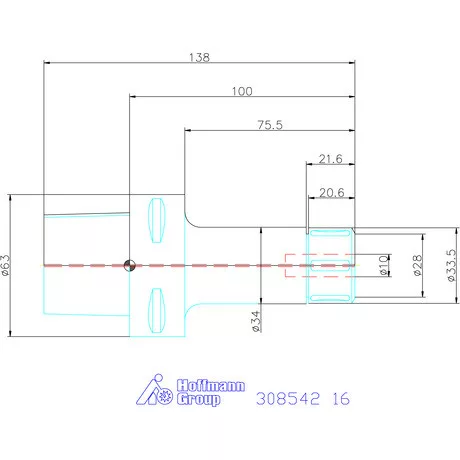

Garant HiRunER precíziós ER szorítópatronos befogó 16
