Garant HiRunER precíziós ER szorítópatronos befogó 32

Csomagajánlatok

Részletek

Kivitel:

Külső- és belső kúp köszörült, a nyugodtabb járás érdekében minden szár keményen felszabályozva. RFID/Balluffchip furat, nagy teljesítményű felfogó anya (max. 25000 min^-1).

Előny:

• Kitűnő rendszerszintű körfutási pontosság (befogó + szorítópatron + felfogó anya), 3 µm körfutás 2 µm-es szorítópatronnal, 6 µm körfutás 5 µm-es szorítópatronnal.
• Extrém tartóerők (2-es tényezőig a standard ER befogóhoz képest).
• Rezgéscsillapító hatású a 2 részes felfogó anyának köszönhetően (Mini kivitelhez, egy darabos).

Felhasználás:

Hengeres szárú szerszámoknak DIN 6499 − Form A és B szerinti ER szorítópatronban való befogására.

Tartalom:

Inkluzív precíziós felfogó anya.

Opcionális tartozék:

Hűtőfolyadék cső 309880 sz.,
Dugókulcs 309890 sz.,
308901 − 309432 sz. Fahrion ER szorítópatron.
Körömöskulcs 628400 sz., ill. nyomatékkulcs 309749 sz. vagy 628520 sz.

Figyelem:

• Csak névleges ⌀-t fog be h 10 szár ⌀ tűrésig.
• A felfogó anya nem kombinálható a tömítőgyűrűvel.
• A precíziós szorítópatronos befogót mindig a 309617; 309618 sz. precíziós felfogó anyával használja.
• Fahrion szorítópatronokkal használja.
• A Fahrion HP-2µm ER szorítópatron esetén el kell távolítani a kék díszítő gyűrűt.

Paraméterek:
ER szorítópatronhoz	32
Befogó	HSK-A 63 rövid
Befogó szabvány	ISO 12164-1; DIN 69893
Alak	A
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC
Belső hűtés	igen
Befogási tartomány	2 mm - 20 mm

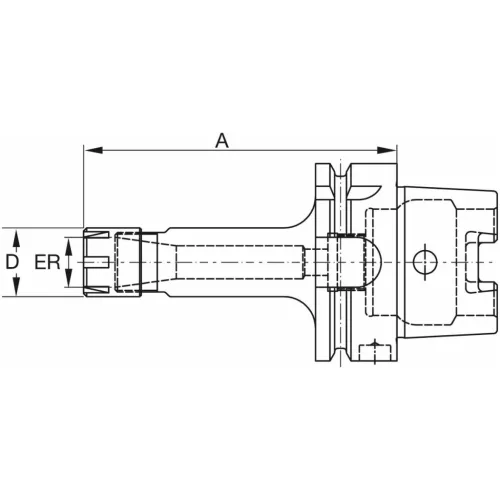

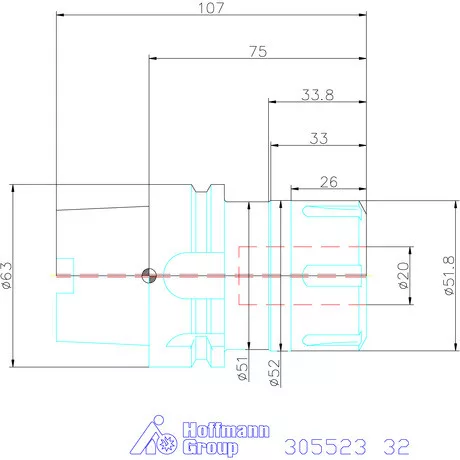

A-méret kinyúlási hossz	75 mm
Külső ⌀ D	52 mm
Tartalék ER felfogó anya 309617 sz.	32
ER szorítókulcs 309748 sz.; 309749 sz.	32
Balluffchip furat	igen
Termék fajtája	Szorítópatronos befogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

305523 32

Címke:

305523 32, HiRunER precíziós ER szorítópatronos befogó 32

Tömeg:

1,206 kg/db
