Kivitel:

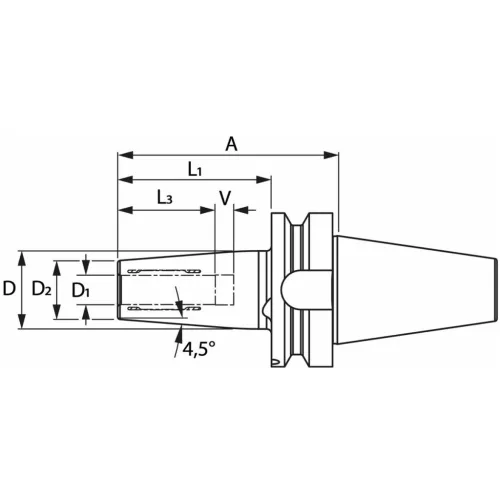

Karcsú felépítésű (4,5°-os kontúr, DIN 69882-8 szerinti 1:1 zsugorbefogókkal azonos kontúr).
RFID / Balluff-Chip furattal.
Axiális hosszúság-beállítás, állítási út 10 mm.
Szűkítőhüvelyek használata lehetséges.
120 °C-ig hőálló 4 órán keresztül.
Akár 10-szer több befogási művelet is lehetséges a standard hidroplasztikus befogóhoz képest.
A szorítócsavarnak nagyon alacsony a meghúzási nyomatéka – egyszerű kezelés.
Szabadalmaztatott új hidroplasztikus befogó – megbízható és tartós, prémium körfutás.

Felhasználás:

Különösen a szerszám- és formagyártás területén.
Ahol követelmény a kevés zavaró megfogóelem.
Fúráshoz, dörzsárazáshoz és maráshoz.
h6 szártűrésű szerszámok befogásához.

Tartalom:

Keresztmarkolatú hatszögkulcs.

Opcionális tartozék:

Kúpvonócsap (AB) 308600 − 308802 sz., AB szorítókulcs 308820 − 308835 sz., szűkítőpersely 302135 − 302187 sz.

Warning:

Rendeltetésszerű használat

Hidroplasztikus befogó forgásszimmetrikus szerszámok befogásához.
Ipari használatra.
Vegye figyelembe a minimális befogási mélységet.
Speciális szerkezetek használata esetén vegye figyelembe a rajzok eltérő adatait.
Vegye figyelembe a maximális üzemi fordulatszámot és szükség esetén igazítsa a helyi adottságokhoz.

Rendeltetésellenes használat

Ne használja robbanásveszélyes területeken.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
A hosszabbítókat ne kombinálja.
Ne használja munkadarab befogásához.
Ne melegítse zsugorító készülékkel.

Paraméterek:
Befogási ⌀ D1	12 mm
Befogó	BT 30 A = 85
Befogó szabvány	ISO 7388-2; JIS B6339
Alak	AD
Belső hűtés	igen
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HPC; HSC
A-méret kinyúlási hossz	85 mm
⌀ D2	24 mm
Külső ⌀ D	32 mm
Állítási út V	10 mm
Balluffchip furat	igen
Termék fajtája	Hidroplasztikus szerszámbefogó

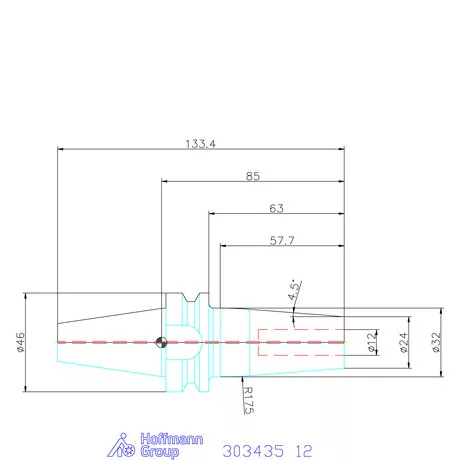

Hidroplasztikus befogó, karcsú Master Chuck, AD alak 12 mm
