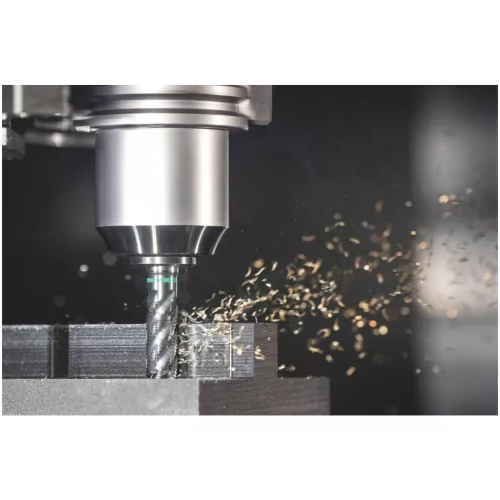

Hidroplasztikus szerszámbefogó rövid, HT kivitel 20 mm

Csomagajánlatok

Részletek

Kivitel:

• Nagyon nagy teljes merevség az optimalizált szerkezetnek köszönhetően.
• RFID / Balluff-Chip furattal.
• Axiális hosszúság-beállítás lehetséges (állítási út 10 mm).
• Közbenső perselyek használata következtében rugalmas.

Felhasználás:

• Fúráshoz, dörzsárazáshoz és könnyű-- és nehéz forgácsoláshoz marásnál.
• Maximális átvihető nyomaték 550 Nm, HT (High Torque) kivitel.
• Az ideális csillapító tulajdonságoknak köszönhetően optimális munkadarab felületet és hosszabb élettartamot ér el, ill. kíméli az orsót.

Opcionális tartozék:

Kúpvonócsap (AB) 308600 − 308806 sz., AB szorítókulcs 308820 − 308835 sz., szűkítőpersely 302135 − 302187 sz.

Figyelem:

V = maximális beállítási úthossz!
Figyeljen extra hosszú szerszámoknál és TPC megmunkálásnál.

Warning:

Rendeltetésszerű használat

• HD szerszámbefogó forgásszimmetrikus szerszámok befogásához.
• Ipari használatra.
• Vegye figyelembe a minimális befogási mélységet.
• Speciális szerkezetek használata esetén vegye figyelembe a rajzok eltérő adatait.

Rendeltetésellenes használat

• Ne használja robbanásveszélyes területeken.
• Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
• A hosszabbítókat ne kombinálja.
• Ne használja munkadarab befogásához.
• Ne melegítse zsugorító készülékkel.

Paraméterek:
Befogási ⌀ D1	20 mm
Befogó	SK 40
Befogó szabvány	ISO 7388-1
Alak	ADB
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 20000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC
A-méret kinyúlási hossz	64,5 mm
Külső ⌀ D	49,5 mm
Hasznos hossz L1	45,5 mm
Hozzávaló közpersely	302160; 302165; 302150; 302155
Termék fajtája	Hidroplasztikus szerszámbefogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

302027 20

Címke:

302027 20, Hidroplasztikus szerszámbefogó rövid, HT kivitel 20 mm

Tömeg:

1,453 kg/db
