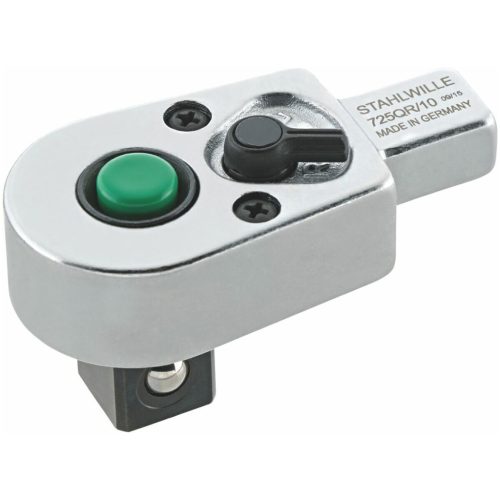

Irányváltós feltűzhető racsni kioldóval QuickRelease 1-1/4 Zoll

Csomagajánlatok

Részletek

Kivitel:

Süllyesztékben kovácsolt; minden szerszám feltűzhető = négyszögletű szár rugós tartócsappal. Ez biztosítja a rátűző szerszámok teljesen fix és biztonságos elhelyezkedését a nyomatékkulcson.
Átkapcsolható feltűzhető racsni kioldóval.

Wippen irányváltó kar.

Alapanyag:

Króm ötvözet acél, lepattogzásmentes nikkel bevonatra krómozott.

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Alkalmazható:

4-szög befogású nyomatékkulcsokhoz.

Figyelem:

Kérjük, vegye figyelembe a rátűző szerszámok alapméretét és vesse azt össze a beállító szerszám értékével (lásd a felhasznált nyomatékkulcs vizsgálati jegyzőkönyvét/használati útmutatóját). Eltérés esetén végezze el az alapméret korrekciót!
További 22×28 mm 4-szög szárú rátűző szerszámok külön ajánlatkérésre kaphatóak.

Paraméterek:
Cserélhető szerszám	Feltűzhető szerszám
Csatlakozó négyszög	1/4 coll

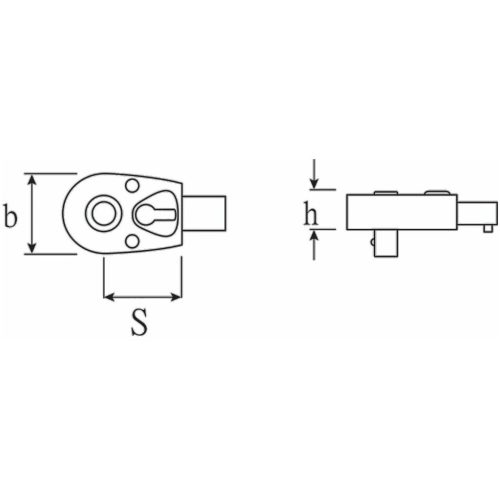

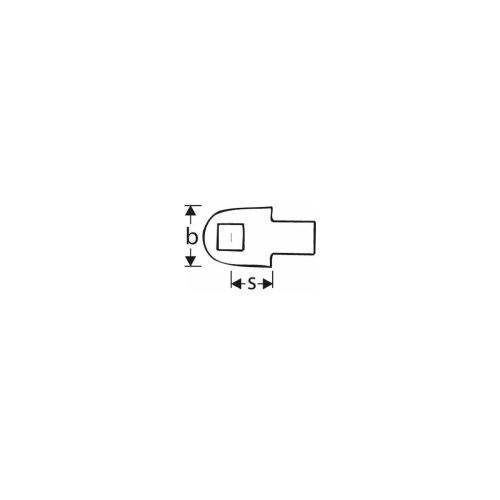

Szélesség b	22 mm

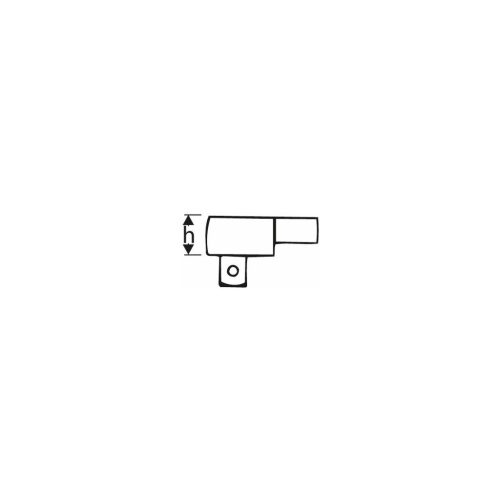

Magasság h	14,5 mm
Sorozat	725QR
Tartós terhelhetőség	40 Nm
Alapméret S	17,5 mm
Fogak száma	22
Rátűző szár	9×12 mm
Irányváltós kerepes hajtószár,	igen
Kerepes hajtószár kioldóval	igen
Termék fajtája	Racsni

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

657590 1-1/4

Címke:

657590 1-1/4, Irányváltós feltűzhető racsni kioldóval QuickRelease 1-1/4 Zoll

Tömeg:

56 g/db
