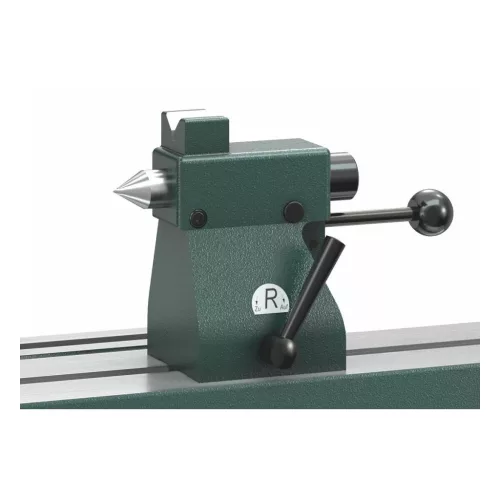

Körfutás ellenőrző készülék köszörült mérőfelülettel, mérőóra nélkül 75 mm

Csomagajánlatok

Részletek

Kivitel:

Mérőóra állvány: Finombeállítással és 8 H7 felfogó furattal. A keresztkar magasságban és minden irányban tetszőlegesen állítható. Szegnyergek: Eltolhatóak. Bal szegnyereg fix csúccsal, jobb szegnyereg mozgó csúccsal. Mérőpad: Pontosan köszörülve 2 T horonnyal. Szegnyergek (H7 tűrés) ill. a mérőállvány felfogásához. Síklapúság DIN 874 szerint.

Felhasználás:

Körkörösség és síkpontosság mérésére, valamint párhuzamosság és átmérő összehasonlító vizsgálatára.

Tartalom:

Mérőpad, mérőállvány

Szegnyergek fent 90°-os prizmákkal, nem központos vagy extra hosszú alkatrészek befogására (maximális munkadarab ⌀ 20 mm).

Paraméterek:
Szegnyergek oldal-, ill. magasságazonossága	±0,01 mm
Csúcsmagasság	75 mm
Maximum csúcstávolság	350 mm
Csúcstámasz ⌀	16 mm
Oszlop ⌀	16 mm
Oszlopmagasság	150 mm
Keresztkar ⌀	16 mm
Keresztkar hossza	60 mm
Teljes hossz mérőállvány nélkül	150 mm
T-horony szélessége H7	10 mm
Alaplap hossza	500 mm
Alaplap szélessége	110 mm
Maximális terhelhetőség páronként	10 kg
Súly	12 kg
Termék fajtája	Kör- és síkfutásmérő készülék

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

443000 75

Címke:

443000 75, Körfutás ellenőrző készülék köszörült mérőfelülettel, mérőóra nélkül 75 mm

Tömeg:

12,718 kg/db
