Kivitel:

2 db 928470 sz. DE250V/2 méretű és 928470 sz. ON/OFF1 méretű modullal, lámpához be-/kikapcsolóval felszerelve.
Acéllemezből, moduláris felépítéssel. Minden energiaellátó-elem kábellel és csatlakozóval. A modulok ill. fedelek tetszőlegesen módosíthatók / áthelyezhetők.
Kábel átvezetések a felső-, alsó- és homlokoldalon áram elvezetéséhez és több energiaellátó sín összekapcsolásához.

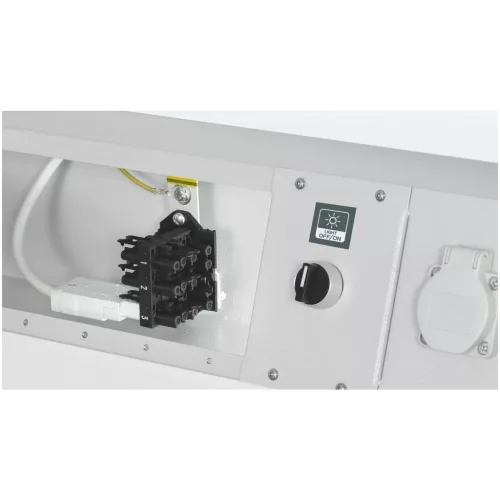

Előre telepített elektromos rész ipari csatlakozó rendszerrel (csak energiaellátó sínekre érvényes):
1 × 928492 sz. elosztóblokk 5-pólusú be-ki-vezetékkel és 5 csatlakozóval, 3-pólusú,
1 × 928490 sz. 5 méretű 5-pólusú csatlakozó az ellátóvezetékhez.

Leírás:

Ipari csatlakozó rendszer műszaki adatai (928490; 928491; 928492 sz.):

Maximális csatlakoztatási érték 230 V / AC, 16 A vagy 400 V / AC, 16 A.
Teljes terhelhetőség váltakozó áramnál: 3, 5 kW.
Teljes terhelhetőség háromfázisú áramnál: 10,5 kW.
Az előkészített kábelek vezeték keresztmetszete:
3 × 1,5 mm²váltakozó áramnál (L, N, PE)
5 × 1,5 mm²háromfázisú áramnál ( L1, L2, L3, N, PE)
Védettségi kategória 1
Védettségi osztály IP 20.

Alkalmazható:

928010 sz. tartóoszlop, 928030 sz. sarok tartóoszlop. Felszerelés beakasztással.

Szín:

RAL 7035 világosszürke porszórt bevonattal.

Figyelem:

Az első bekötést, valamint a csatlakozóaljzatok és a kapcsolók elemeinek a vezetékekhez való csatlakoztatását csak villamossági szakember végezheti!

Paraméterek:
Anyagvastagság	1,5 mm
Szín kiválasztása	RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003
Szélesség	1 420 mm
Mélységállítási tartomány	60 mm
Beépítési magasság	160 mm
Felosztó egység (E)	13E
Bemenet csatlakozó típus	GST összeilleszthető rendszer
Névleges feszültség	250 V
Áram típus	AC
Be- / kikapcsoló	igen
F típusú aljzatok száma	4
Csatlakozó aljzat, típus	F
Típushoz	1500
Súly	7 kg
Termék fajtája	Energia modul

Garant Médiasín 4 csatlakozó aljzattal 250V + Be/Ki 1500
