Garant Meghajtott szerszám, radiális Visszahúzott Z4032RIMIK

Csomagajánlatok

Részletek

Kivitel:

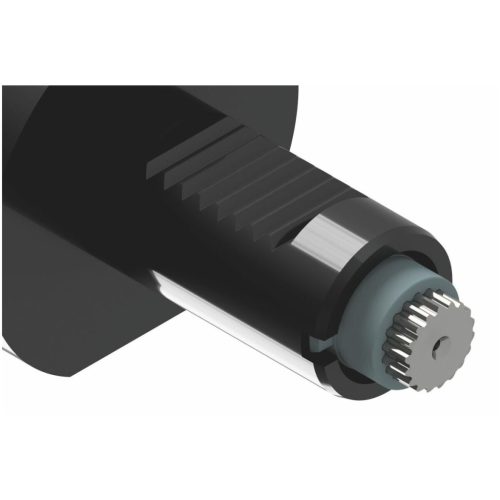

Használható minden DMG Gildemeister CTX CNC esztergagépen Sauter revolverrel. Meghajtó csatlakozó DIN 5480. A szerszámok befogása a meghajtott szerszámban külső anyás ER szorítópatronnal vagy EWS licencű VARIA VX gyorscserés rendszerrel. Külső körvonal hűtés megújult hűtőfolyadék kezeléssel, belső hűtés a szerszámon át központilag az orsó által. Maximális fordulatszám 8000 min^-1.

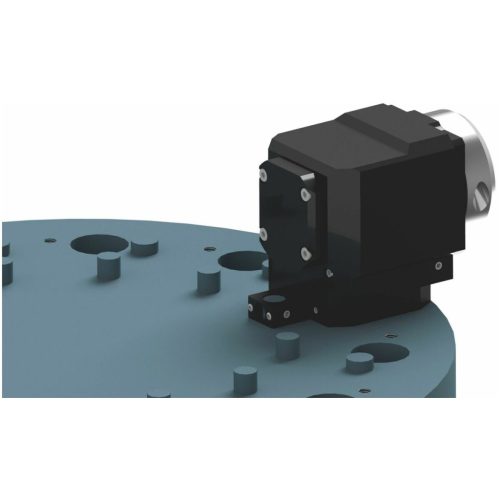

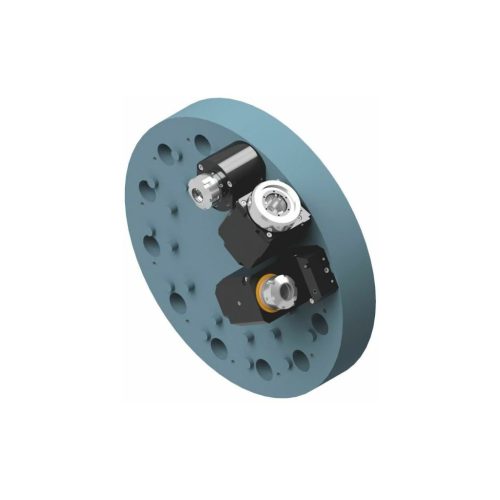

Dobrevolveren való használatra alkalmas. Jobbos kivitel. Áttétel 1:1. Belső hűtéses kivitel (belül) max. 70 bar-ig. Beigazítás standard tűsorral.
Rövidített kivitel a nagyobb megmunkálási tér érdekében.

Előny:

• Súlyra és geometriára optimalizált felépítés.
• Folyamatbiztos a kiváló minőségű komponenseknek köszönhetően, hosszú élettartamú.
• Nagy nyomatékok átvitele.
• 100% kontroll – minden meghajtott szerszámot bejáratási programnak vetnek alá.
• Belső hűtés: speciálisan kifejlesztett és szabadalmaztatott tömítés.

Felhasználás:

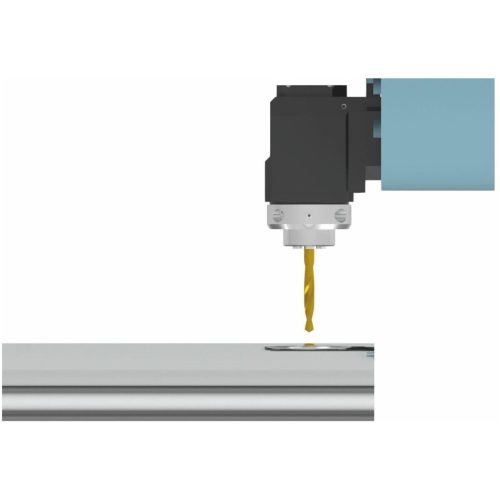

A lehető legtöbb forgácsolási művelet egy felfogással. Helyhiány (rendelkezésre álló befogási hely) esetén a revolverben.

Alkalmazható:

DMG Gildemeister CTX. Részben Emco, Hardinge, Monforts, Scherer stb. DIN 5480-nal.

Tartalom:

Meghajtott szerszám szorítópatronhoz: felfogó anyával és körmöskulccsal. VARIA VX meghajtott szerszám: szorítókulccsal.

Opcionális tartozék:

Hozzávaló 319802 – 319888 sz. Varia VX betétek, 319761 – 319781 sz. ER gyorscserés adapter, 308941 – 309878 sz. ER szorítópatron, 309680 – 309745 sz. ER szorítókulcs. Nyomaték-csavarhúzó 211750 sz. 5,7 méret.

Figyelem:

• További meghajtás típusok (pl. DIN 5482), áttételek, méretek, BMT stb. külön ajánlatkérésre: www.hoffmann.ews-tools.com
• Az IK (belső hűtéses) szerszámoknál nincs szárazon futás, a hűtőfolyadék szűrés < 50 µm.
• Ajánlás: A VARIA VX kivitelt egy nyomaték szerszámmal (max. 6 Nm) használja.
• Nehéz marási munkákhoz a kúpos görgőcsapágyas változat ajánlott, ajánlatkérésre.

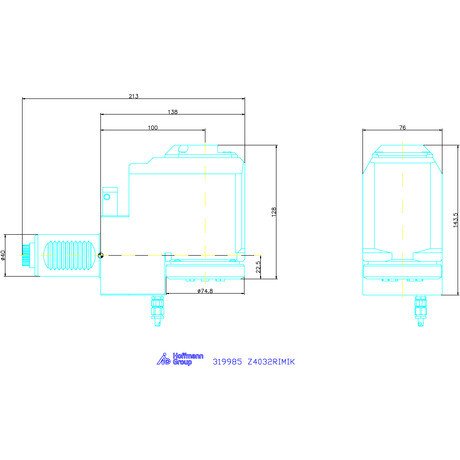

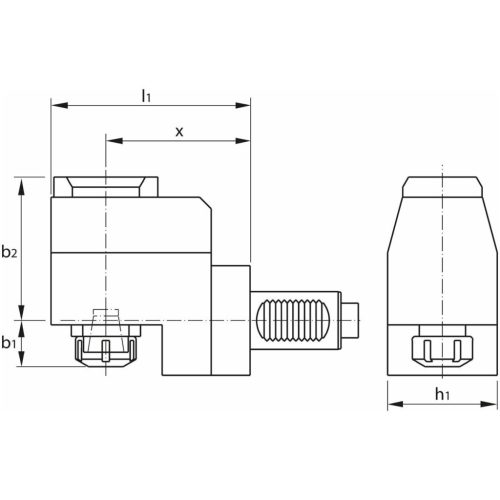

Paraméterek:
Befogó	ER32
VDI méret	40
Szerszámbefogás	ER32
l1	138 mm
b1	23,6 mm
b2	105,5 mm
h1	76 mm
x	100 mm
Hűtés	belső
Termék fajtája	Meghajtott szerszám

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

319985 Z4032RIMIK, Meghajtott szerszám, radiális Visszahúzott Z4032RIMIK

Custom label:

Garant Meghajtott szerszám, radiális Visszahúzott Z4032RIMIK

Tömeg:

8,104 kg/db
