Menetes karimák

A menetes karimák csővezetékek, szerelvények és gépészeti elemek oldható, de szilárd kapcsolatát biztosítják. Különösen alkalmasak olyan rendszerekben, ahol a csatlakozást gyakran kell szerelni vagy karbantartani, például fűtési, hűtési, víz- és ipari rendszerekben. A karimákhorganyzott (horg.) kivitelbenkészülnek, amely fokozott korrózióállóságot biztosít.

Jelölések és méretek értelmezése

DN (Diameter Nominal):névleges átmérő, amely a csatlakoztatandó cső belső névleges méretét adja meg. Példák: DN15 = 1/2", DN20 = 3/4", DN25 = 1", DN32 = 5/4", DN40 = 6/4", DN50 = 2", DN65 = 2½", DN80 = 3", DN100 = 4".
PN (Pressure Nominal):névleges nyomásfokozat (bar). –PN6: 6 bar névleges nyomásra alkalmas –PN16: 16 bar névleges nyomásra alkalmas
Menetes kivitel:a karimák belső menettel rendelkeznek, így közvetlenül csatlakoztathatók menetes csővégekhez vagy idomokhoz.

Anyagminőségek és jelentésük

P250GH:melegüzemű nyomástartó alkatrészekhez használt ötvözetlen acél (EN 10222-2). Jó hegeszthetőség és hőállóság jellemzi.
P265GH:fokozott szilárdságú, nyomástartó berendezésekhez ajánlott szénacél, jó korrózió- és hőállósági tulajdonságokkal.
S235JR / S235JRG2:általános szerkezeti acélok (EN 10025), kiválóan megmunkálhatók és hegeszthetők, elsősorban standard nyomású rendszerekhez alkalmasak.

Szabvány és kivitel

EN 1092-1:az európai karimák méret- és kialakítási szabványa.
Típus 13 (B1):menetes karima kivitel, B1 menetfészekkel.
KAS:gyártói vagy minőségi jelölés, a karima tanúsított gyártására utal.
Felületkezelés:tűzihorganyzás a korrózió elleni védelem érdekében.

Felhasználási területek

A menetes karimák széles körben használhatók víz-, gőz-, levegő-, olaj- és egyéb nem korrozív közegeket szállító rendszerekben. Előnyük, hogy egyszerűen szerelhetők, karbantarthatók, valamint újra felhasználhatók oldható kötésüknek köszönhetően.

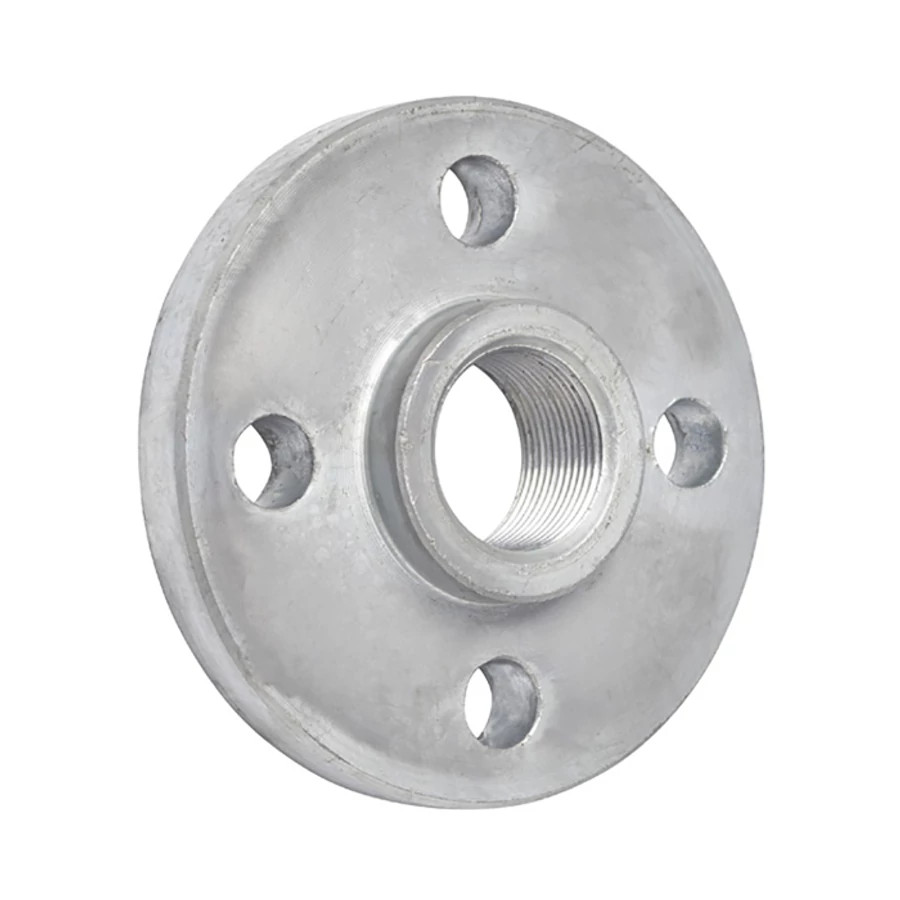

Menetes karima horganyzott PN 16 DN 20-3/4" P250GH EN 1092-1-13 B1 KAS
