Allmatic NC nagy szorítóerejű gépsatu Duo 90

Csomagajánlatok

Részletek

Kivitel:

Különösen merev gömbgrafitos öntvény alaptest, felül és alul köszörült. Párosítási pontosság 0,02 mm.

Funkció:

Az első alkatrészt az I-es befogórészbe kell betenni és addig kell a forgatókart hajtani, amíg a mozgó pofa felfekszik az alkatrészre, a második alkatrészt a II befogórészbe kell tenni és a forgatókart ütközésig tovább kell hajtani.

Felhasználás:

• Vízszintesen használható.
• 2 azonos darab befogása, méretkülönbségek (± 3 mm).

Tartalom:

4 db lépcsős pofa, 1 db kézi forgatókar, 4 db szorítókarom és Quick-Start-Guide.

Opcionális tartozék:

Befogócsap 360025 sz.

Figyelem:

• 25H6 M10 furatokkal 200 mm-es alapméretű nullponti befogórendszerhez.

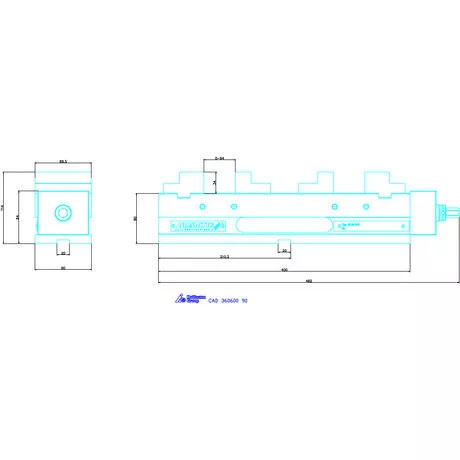

Paraméterek:
Sorozat	Duo
Típus	90
Kivitel	Nullponti befogórendszer
Max. szorítóerő	28 kN
Súly	24 kg

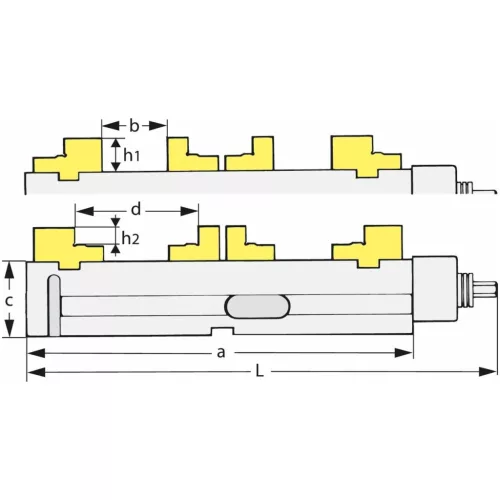

Teljes hossz L	482 mm
Alaptest hossza a	400 mm
Befogási tartomány b	0 mm - 64 mm
Alaptest magassága c −0,02	80 mm
Befogási tartomány d	56 mm - 120 mm
Pofamagasság h1	34 mm
Pofamagasság h2	18 mm
Beállító hornyok	20H7 mm
Beállító horony tűrés	H7
Színkódok a megfelelő tartozékokhoz	Duo
Termék fajtája	Gépsatu

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

360600 90

Címke:

360600 90, NC nagy szorítóerejű gépsatu Duo 90

Tömeg:

25 kg/db
