Name: NC nagy szorítóerejű gépsatu HiPo Clamp erőnövelővel 125
Brand: GARANT
Price: 1722391 HUF

Párosítási pontosság 0,02 mm.
A beállítási méretek kompatibilisek a szokásos gyártmányokkal.
Univerzális felépítés különböző pofarendszerekhez.
Indukciósan edzett vezetőpálya.
Teljesen zárt orsó (csekély tisztítási igény).
Mindkét oldalon menetes furat a munkadarab ütköztetéséhez.
18M16 furattal 200 mm-es alapméretű nullponti befogórendszerhez.
A homlokoldal kivételével minden oldal köszörült: Horizontálisan és oldalt használható.
Szöghajtás felszerelhető.
Teljesen tokozott és nitridált orsó.
Menet munkadarab ütközőhöz.

360468 és 360469 sz. lépcsős pofák, 4 szorítóköröm és kézi hajtókar.

A leggyakoribb pofagyártmányok 125-ös méretben, pl. 361400 − 361660 sz., 362390 − 362600 sz., 361295 sz., 361296 sz.
Beállító és rögzítő készletet lásd 360530 sz.
Munkadarab ütköző, hajtókar, 360555; 360800 sz.
Befogócsap 360025 sz.
Szöghajtás 360471 sz.

Hozzávaló 125-ös alaptest hosszabbító a 360467_125 sz. alatt található az alkatrészlistában.
A 125X méretet a 361295 125 sz. és 361296 125 sz. pofákkal szállítjuk. XPent előtétpofákkal használható.
A hozzávaló 160-as alaptest hosszabbító a 360420 sz. 160.

Paraméterek:
Sorozat	HiPoClamp
Kivitel	Nullponti befogórendszer

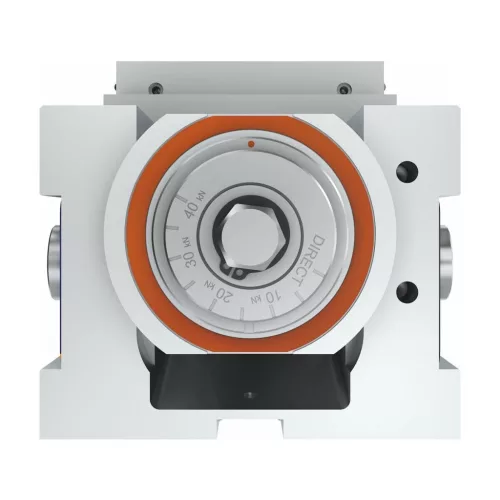

Max. szorítóerő	40 kN
Súly	35 kg

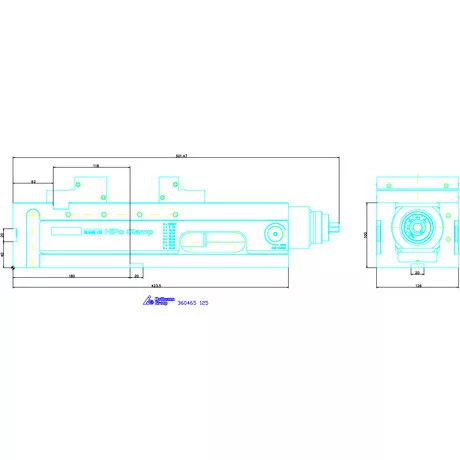

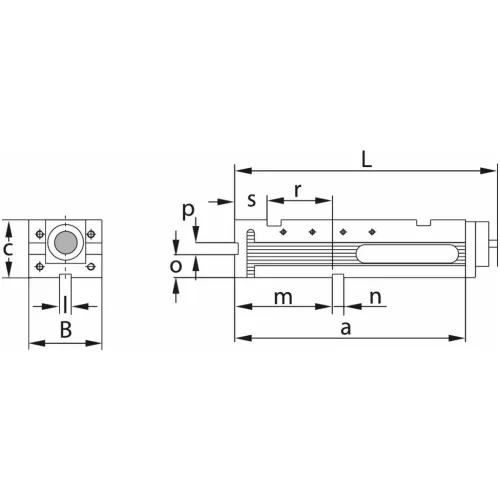

Teljes hossz L	512 mm
Alaptest hossza a	424 mm
Alaptest szélesség B	125 mm

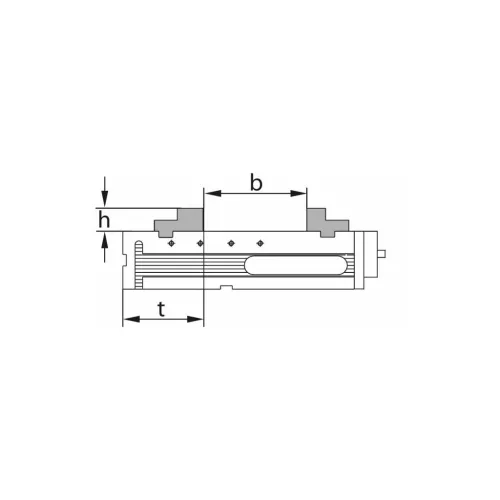

Befogási tartomány b	0 mm - 182 mm
Alaptest magassága c −0,02	100 mm

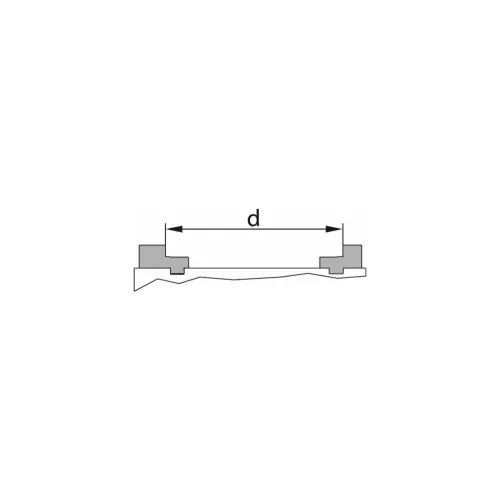

Befogási tartomány d	131 mm - 313 mm
Pofamagasság h	39,5 mm
Hosszanti horony l H7	20 mm
m ± 0,02	180 mm
Kereszthorony n H7	20 mm
o −0,02	40 mm
Horonytávolság p H7	20 mm
r ±0,015	118 mm
s − 0,02	62 mm
t	144 mm
Színkódok a megfelelő tartozékokhoz	HiPo
Termék fajtája	Gépsatu

NC nagy szorítóerejű gépsatu HiPo Clamp erőnövelővel 125
