Kivitel:

Kis szerkezeti méretek: Optimális befogható tartomány / teljes hossz arány. A kívánt befogási nyomás szerszám nélkül előválasztható: 11 fokozatban: Pofaszélesség 90 mm, 4 fokozatban: Pofaszélesség 125 / 160 / 200 mm. Különösen merev GJS-60 alaptest. Felül és alul köszörült, 0,02 mm párosítási pontosság.
Jellemzők:
Teljesen tokozott, csekély karbantartású és nitridált orsó!

Fokozott működési biztonság.
Optimális forgácsvédelem.
Minimális tisztítási igény.

25H6 M10 furatok 200 mm-es raszterméretű nullponti befogórendszerhez.

Felhasználás:

Horizontálisan, vagy oldalra döntve használható, mert az oldalsó felületek -0,05 mm pontosságúra köszörültek.

Tartalom:

2 db lépcsős pofa (= standard!), 1 kézi forgatókar, 4 befogóköröm.

Opcionális tartozék:

Adapterlapok a 361293; 361294 sz. 125 méretű Xtric pofa gyorscserélőhöz.
361297; 361298 sz. 125 méretű adapterlapokhoz.
361140 – 361151 sz. előtétpofákhoz.
Befogócsap 360025 - 25 M10 sz.

Figyelem:

Az NC 8 méretei/pofa csatlakozói azonosak az Allmatic TC / LC méreteivel.
Az NC 8 (360405 sz.) helyettesíti az LC (360500 sz.) és TC (360400 sz.) termékeket.
A 125 MX és 125 LX méreteket a 361295 125 sz. és 361296 125 sz. pofákkal szállítjuk.

Paraméterek:
Sorozat	NC8
Típus	125
Kivitel	Nullponti befogórendszer
Max. szorítóerő	40 kN
Súly	35 kg

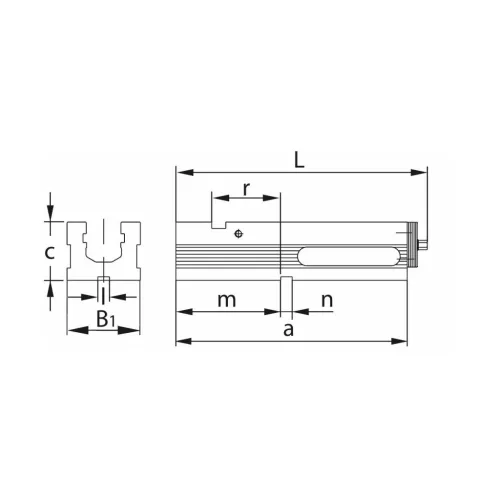

Teljes hossz L	483 mm
Alaptest hossza a	398 mm
Bordaszélesség B1 −0,05	126 mm

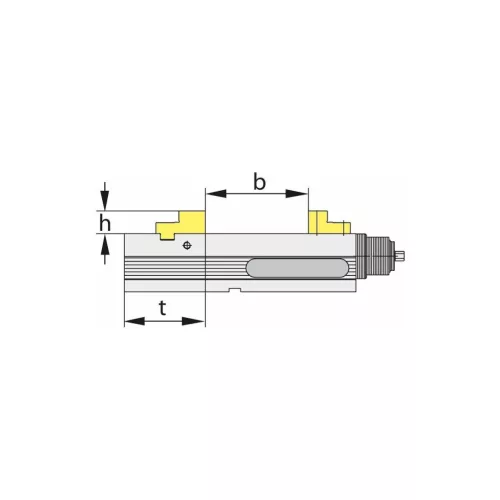

Befogási tartomány b	0 mm - 182 mm
Alaptest magassága c −0,02	100 mm

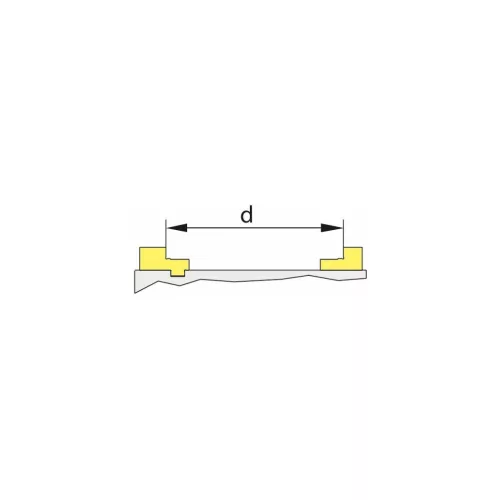

Befogási tartomány d	131 mm - 313 mm
Pofamagasság h	39,5 mm
Hosszanti horony l H7	20 mm
m	180 mm
Kereszthorony n H7	20 mm
r ±0,015	118 mm
t	144 mm
Színkódok a megfelelő tartozékokhoz	NC8
Menetek száma a munkadarab ütközéséhez	4
Termék fajtája	Gépsatu

Allmatic NC nagy szorítóerejű gépsatu NC8 125MX
