Kivitel:

Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
A spirál oldalai és a pofák menetoldalai köszörültek.
Súly- és tömegtehetetlenség csökkentett acél test.
Nagy körfutási pontosság.

Süllyesztékben kovácsolt, így hosszú élettartamú és nagy fordulatszámú gépekhez alkalmas.

Felhasználás:

Hengeres központosító befogós géporsókhoz vagy karimás felfogatáshoz.

Szabvány:

DIN 702-4.

Alapanyag:

Acél

Tartalom:

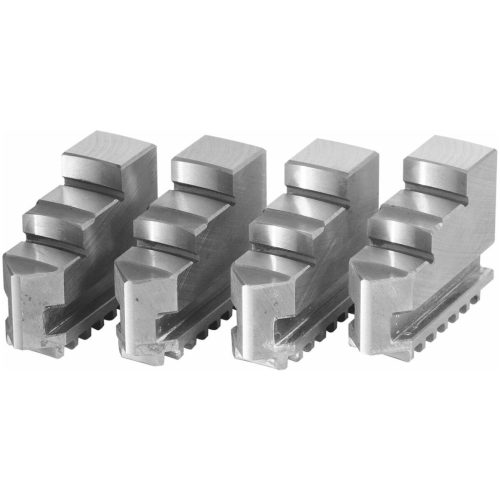

1 készlet = 4 edzett fúrópofa, kifelé lépcsőzetes.
1 készlet = 4 edzett esztergatokmány-pofa, befelé lépcsőzetes.
1 tokmánykulcs és a tokmánykivitelnek megfelelően rögzítő csavarok vagy csapok.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 314100 − 315300 sz. Védőbetétet lásd 312800 sz.

Figyelem:

A DIN 702-4 a régi DIN 6350-1 szabványnak felel meg.

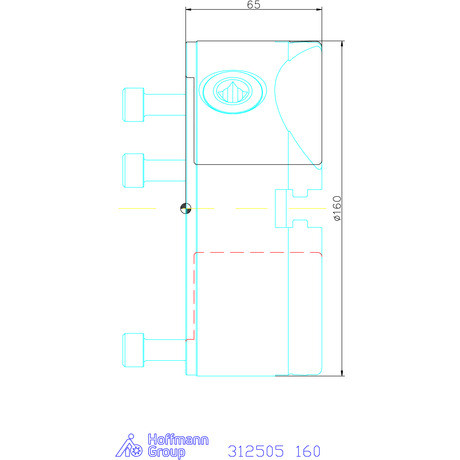

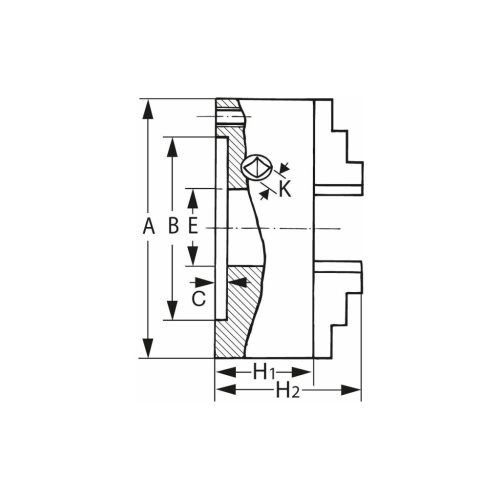

Paraméterek:
Szabvány	DIN 702-4
Anyag	Acél
Külső ⌀ A	160 mm
Áteresztés E	42 mm
Magasság pofák nélkül H1	65 mm
Magasság pofákkal H2	91 mm
Központosító ⌀ B	125 mm
Központosító mélység C	4 mm
Kulcsnégyszög K	10 mm
Súly	9,2 kg
Maximális fordulatszám	4 600 min-1

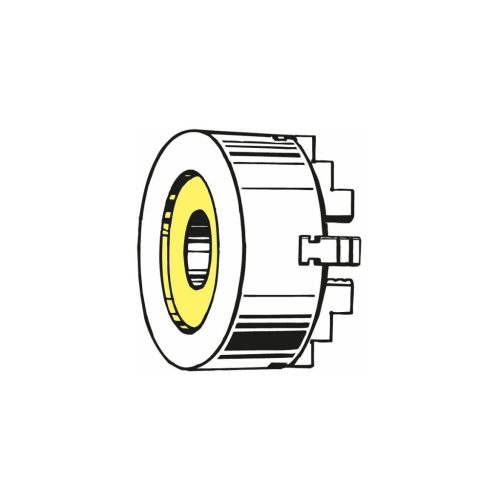

Színkódok a tartozékokhoz	Röhm spirálmenetes esztergatokmányok és pofák
Termék fajtája	Spirálmenetes tokmányok

Négypofás esztergatokmány acél hengeres központosító befogóval 160 mm
