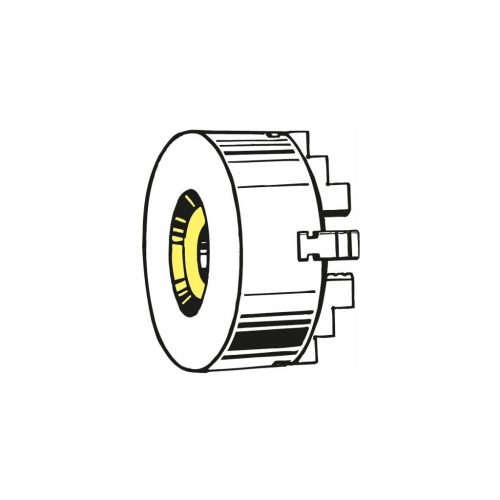

Négypofás esztergatokmány, acél rövidkúpos felfogással 200/6 mm

Csomagajánlatok

Részletek

Kivitel:

Süllyesztékben kovácsolt, így hosszú élettartamú és nagy fordulatszámú gépekhez alkalmas.

• Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
• A spirál oldalai és a pofák menetoldalai köszörültek.
• Súly- és tömegtehetetlenség csökkentett acél test.
• Nagy körfutási pontosság.

Felhasználás:

DIN 55027 orsófejekhez tőcsavarokkal és peremes anyákkal. Az esztergatokmányt mindig köztes karima nélkül, közvetlenül kell az orsófejre felfogatni.

Szabvány:

DIN 702-3.

Alapanyag:

Acél

Tartalom:

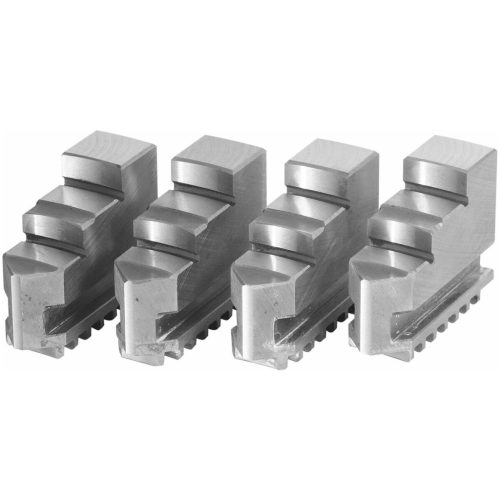

1 készlet = 4 edzett esztergatokmány-pofa, kifelé lépcsőzetes.
1 készlet = 4 edzett esztergatokmány-pofa, befelé lépcsőzetes.
1 tokmánykulcs és a tokmánykivitelnek megfelelően rögzítő csavarok vagy csapok.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 314100 − 315300 sz. Védőbetétet lásd 312800 sz.

Figyelem:

A DIN 702-3 a régi DIN 55027 szabványnak felel meg.

Paraméterek:
Szabvány	DIN 702-3
Kúpméret	6
Anyag	Acél

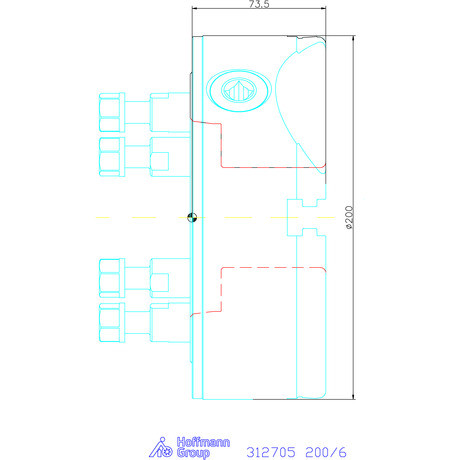

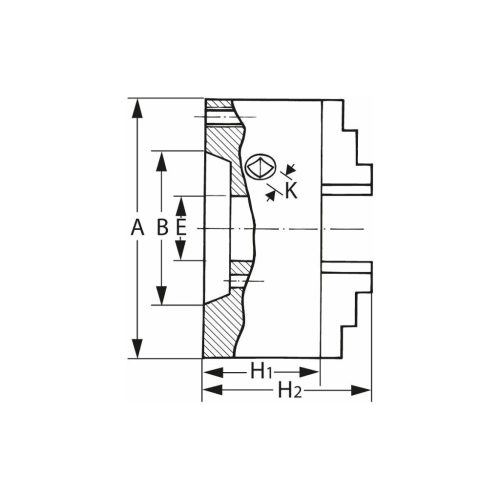

Külső ⌀ A	200 mm
Áteresztés E	55 mm
Magasság pofák nélkül H1	74,5 mm
Magasság pofákkal H2	107 mm
Tőcsavarok száma	4
Tőcsavarok mérete	M12
Központosító kúp ⌀ B	106,39 mm
Kulcsnégyszög K	11 mm
Súly	17,3 kg
Maximális fordulatszám	4 000 min-1
Színkódok a tartozékokhoz	Röhm spirálmenetes esztergatokmányok és pofák
Termék fajtája	Spirálmenetes tokmányok

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

312705 200/6

Címke:

312705 200/6, Négypofás esztergatokmány, acél rövidkúpos felfogással 200/6 mm

Tömeg:

17,209 kg/db
