Kivitel:

Stabil, kompakt, egykarú nyomatékkulcs, előre beállítható a skála alapján és automatikusan kiold. A pontosság sok ezer meghúzás után is megmarad, mivel minden kopó alkatrész kiváló minőségű anyagból készül és a hajló rúd a munka során csak rövid időre van terhelésnek kitéve. Ház és markolat stabil négyszögletű zárt profilból. Beszabályozható skála. Balos meghúzás a szerszámfej átfordításával lehetséges.

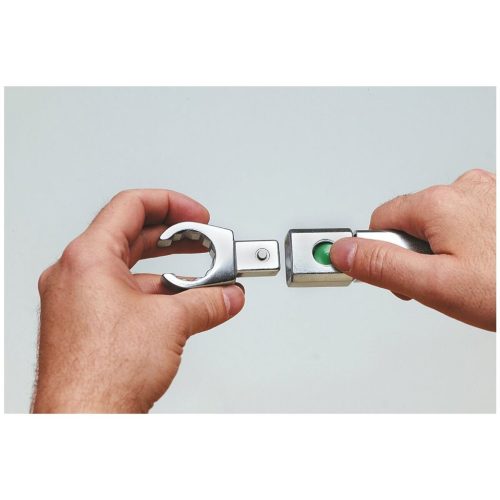

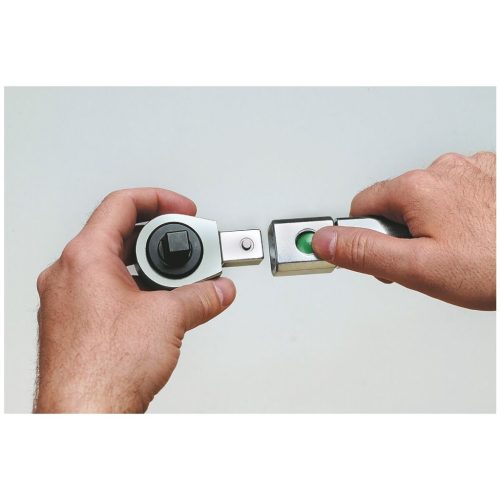

Rátűző szerszám nélkül (alapmodell); hozzávaló rátűző szerszámokat lásd a 657582 − 657950 sz. alatt.

Mértékegységek: Nm, lbfft.

Előny:

Ergonomikus kialakítású 2K markolat, ellenáll olyan agresszív folyadékoknak, mint az üzemanyagok, szkirodol, stb.
A beállító skála a szennyeződésektől és sérülésektől leolvasó ablakkal védett.
Gyors, precíz és biztos beállítás: Húzza ki a beállítógombot, „forgatással“ állítsa be a kívánt értéket, és a „visszanyomva“ rögzítse azt. Könnyen mozgatható beállítógomb, mivel nem kell rugóerőt leküzdeni.

Funkció:

Amikor a kulcs használata során eléri a beállított értéket, a kulcs „jelzést adva“ (hallhatóan és érezhetően) kattan, majd ismét azonnal üzemkész.

Felhasználás:

Mivel a nyomaték gyorsan változtatható, ideális javításokhoz és kis sorozatokhoz.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Alkalmazás:

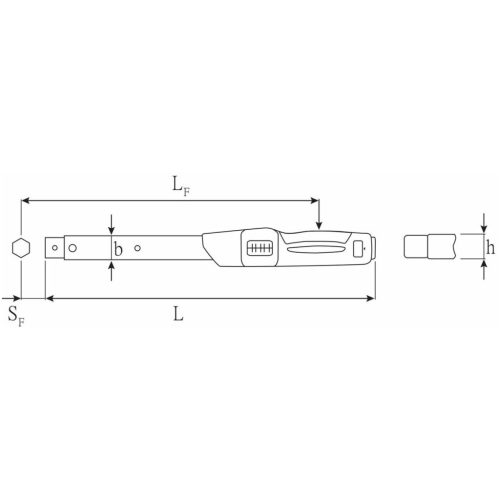

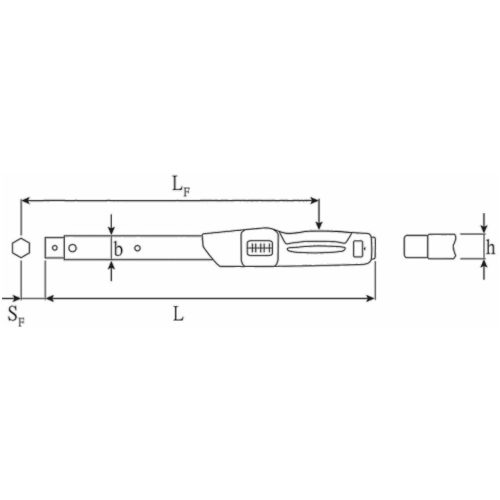

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Figyelem:

A nyomaték garantált mérési pontossága csak a DIN EN ISO 6789 szerinti kalibrált nyomatéktartománytól biztosított.

Paraméterek:
Maximális nyomaték	1 000 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	±3 %
Cserélhető szerszám	Feltűzhető szerszám
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Sorozat	MANOSKOP® 730N
Teljes hossz L	1 363 mm
Nyomatéktartomány	200 Nm - 1 000 Nm
Nyomatéktartomány	150 lbfft - 750 lbfft
Skálaosztás, 1 osztás =	5 Nm
Súly	5 000 g
Beállított alapméret a nyomatékkulcsnál [l2]	55 mm
Feltűzhető szerszám befogó	22×28 mm
Kijelzés	analóg
Kioldás jelzése	akusztikus; tapintásos
Kioldási elv	mechanikus rövid utas kioldás
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	mechanikus
Jegyzőkönyvezhető adatok	nem
A kioldási érték beállítása	beállító skálával
Visszajelzés	kioldó
Átkapcsolható leolvasás	Nm; lbfft
Mérési eljárás	Forgatónyomaték
A kioldási értékállíthatósága	állítható
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	1 352 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	1 407 mm
Termék fajtája	Nyomatékkulcs

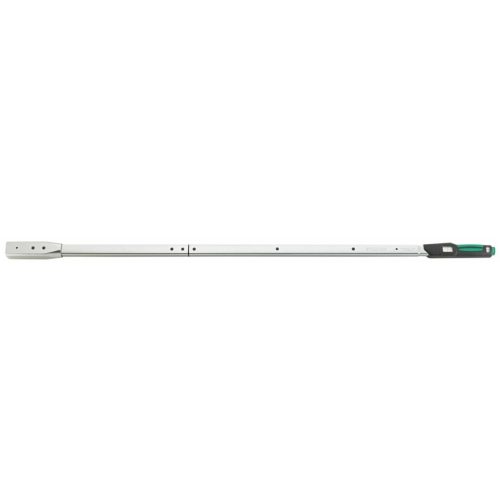

Nyomatékkulcs QuickSelect feltűzhető szerszám nélkül 1000 N·m
