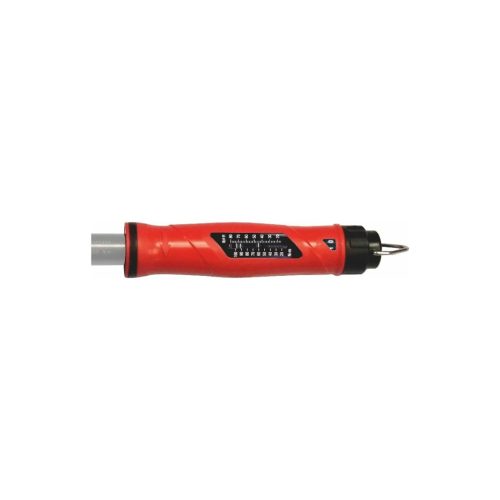

Holex Nyomatékkulcs alapszerszám feltűzhető szerszám nélkül 200 N·m

Csomagajánlatok

Részletek

Kivitel:

Robusztus, egykarú nyomatékkulcs, mikrométer-skálával beállítható, véletlenszerű elállítás elleni védelemmel.
Alapszerszám rátűző négyszöggel (rátűző szerszámok nélkül). Hozzávaló rátűző szerszámok a 657582 − 657950 sz. alatt.
Mértékegységek: Nm, lbfft.

Funkció:

A beállított nyomatékérték elérésekor a kulcs „jelzést adva“ (hallhatóan és érezhetően) kattan és ezután ismét azonnal üzemkész.

Felhasználás:

Kis és közepes sorozatokhoz.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Pontosság:

± 3 % a kijelzett értékből.

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Figyelem:

A nyomaték garantált mérési pontossága csak a DIN EN ISO 6789 szerinti kalibrált nyomatéktartománytól biztosított.

Paraméterek:
Maximális nyomaték	200 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	±3 %
Cserélhető szerszám	Feltűzhető szerszám
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Teljes hossz L	465 mm
Nyomatéktartomány	40 Nm - 200 Nm
Skálaosztás, 1 osztás =	1 Nm
Súly	1 000 g
Beállított alapméret a nyomatékkulcsnál [l2]	40 mm
Feltűzhető szerszám befogó	14×18 mm
Kijelzés	analóg
Kioldás jelzése	akusztikus; tapintásos
Kioldási elv	mechanikus rövid utas kioldás
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	mechanikus
Jegyzőkönyvezhető adatok	nem
A kioldási érték beállítása	beállító skálával
Visszajelzés	kioldó
Átkapcsolható leolvasás	Nm; lbfft
Mérési eljárás	Forgatónyomaték
A kioldási értékállíthatósága	állítható
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	329 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	369 mm
Termék fajtája	Nyomatékkulcs

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

657277 200

Címke:

657277 200, Nyomatékkulcs alapszerszám feltűzhető szerszám nélkül 200 N·m

Tömeg:

1,08 kg/db
