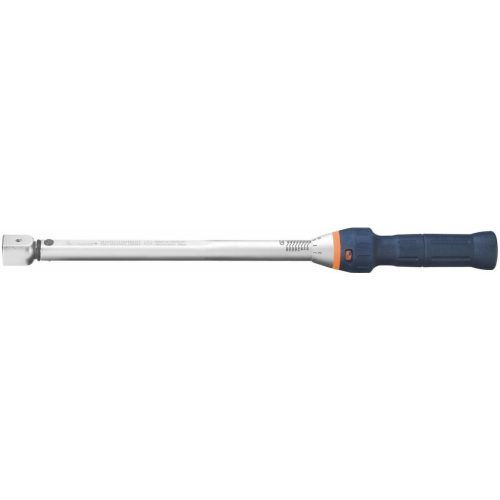

Name: Nyomatékkulcs alapszerszám feltűzhető szerszám nélkül 320 N·m
Brand: GARANT
Price: 125944 HUF

Kivitel:

Kézre álló és nagyon kompakt egykaros nyomatékkulcs, skálával állítható be és önkioldó. Rendkívül nagy ismétlési pontosság, mivel kizárólag kiváló minőségű anyagok kerülnek felhasználásra, ill. a kopó alkatrészek, mint a nyomórugók, speciálisan előkezeltek ill. osztályozottak. A racsni átkapcsolásával jobbos és balos meghúzás lehetséges.
A hallható és érezhető „kattanás“ biztosítja a kívánt nyomatékérték különösen kényelmes és pontos beállítását.
Alapszerszám rátűző négyszöggel (rátűző szerszámok nélkül). Hozzávaló rátűző szerszámok a 657582 − 657950 sz. alatt.
Mértékegységek: Nm

Funkció:

A kulcs „jelzést adva“ (jól hallhatóan és pontosan érezhetően) kiold, és ezután ismét azonnal üzemkész.

Felhasználás:

Közepes és nagyobb sorozatokhoz.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Pontosság:

A kijelzett értékhez képest csak jobbos meghúzás esetén: ± 3 %

Alkalmazás:

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Figyelem:

A kalibrálás csak jobbos meghúzáshoz lehetséges.
A nyomaték garantált mérési pontossága csak a DIN EN ISO 6789 szerinti kalibrált nyomatéktartománytól biztosított.

Paraméterek:
Maximális nyomaték	320 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	±3 %
Cserélhető szerszám	Feltűzhető szerszám
Mérési jegyzőkönyv	Gyártói vizsgálati jegyzőkönyv
Teljes hossz L	596 mm
Nyomatéktartomány	60 Nm - 320 Nm
Skálaosztás, 1 osztás =	2 Nm
Beállított alapméret a nyomatékkulcsnál [l2]	25 mm
Feltűzhető szerszám befogó	14×18 mm
Kijelzés	analóg
Kioldás jelzése	akusztikus; tapintásos
Kioldási elv	mechanikus rövid utas kioldás
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	mechanikus
Jegyzőkönyvezhető adatok	nem

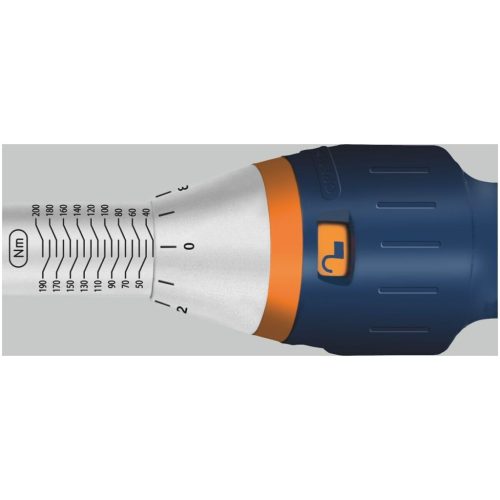

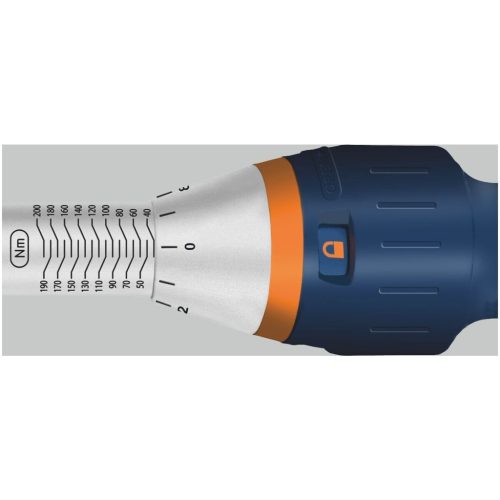

A kioldási érték beállítása	beállító skálával
Visszajelzés	kioldó
Átkapcsolható leolvasás	Nm
Mérési eljárás	Forgatónyomaték
A kioldási értékállíthatósága	állítható
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	524 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	549 mm
Termék fajtája	Nyomatékkulcs

Nyomatékkulcs alapszerszám feltűzhető szerszám nélkül 320 N·m
