Kivitel:

Egykarú nyomatékkulcs beállító skála nélkül. A kívánt nyomaték beállítása a 657452 sz. 1 méretű beállító szerszámmal történik egy arra alkalmas ellenőrző készülékkel kombinálva.
Balos meghúzás a rátűző szerszám átfordításával. Rátűző szerszám nélkül (alapmodell); a hozzávaló rátűző szerszámokat lásd a 657582 − 657950 sz. alatt.

Funkció:

A beállított érték elérésekor a kulcs „jelzést adva“ (hallhatóan és érezhetően) kattan, majd újra azonnal üzemkész.

Felhasználás:

Csavarok ellenőrzött meghúzásához az előre beállított nyomaték szerint sorozatgyártás esetén.

Szabvány:

DIN EN ISO 6789 szerint bevizsgált.

Pontosság:

a beállított érték ± 2%-a.

Alkalmazás:

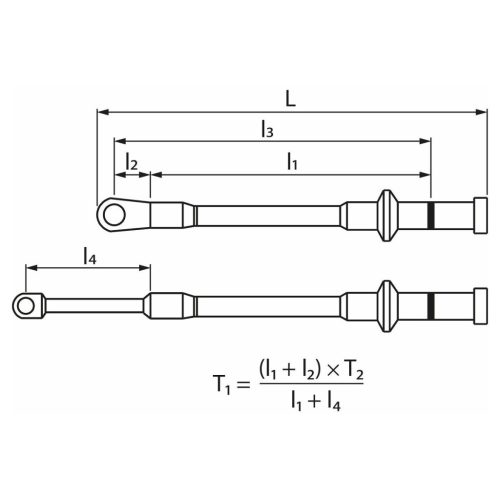

Magyarázat a rajzhoz és a képlethez:

L₁ = kar hossza rátűző szerszám nélkül
l₂ = beállított alapméret a nyomatékkulcsnál
L₃ = kar hossza, a gyári kalibrálási alapmérettel
L₄ = a rátűző szerszám alapmérete
L = a szerszám teljes hossza
T₁ = beállítandó forgatónyomaték
T₂ = előírt nyomaték

Figyelem:

Hozzávaló rátűző szerszámokat a 657582 − 657950 sz. alatt talál.

Warning:

Rendeltetésszerű használat

Csavarok vagy anyák kontrollált meghúzásához.
657450 sz.: Hozzávaló rátűző szerszám: Méret: 10 – 50 9×12 mm rátűző szárral. Méret: 100 – 320 14×18 mm rátűző szárral.
Alkalmas ipari és háztartási használatra.
Csak műszakilag kifogástalan és üzembiztos állapotban használja.
Rendszeresen kalibráltassa és állítassa be.

Rendeltetésellenes használat

Kerülje a vibrációt, hirtelen mozdulatokat, rázkódást és ütéseket.
Ne használja ütőszerszámként, ne dobja.
Ne használja csavarkötések meglazítására.
Ne tegye ki a lámpát erős hőhatásnak, közvetlen napsugárzásnak, nyílt lángnak vagy folyadékoknak.
Önhatalmú átalakítás vagy módosítás nem engedélyezett.

Paraméterek:
Maximális nyomaték	10 Nm
Meghúzási irány	Jobbos és balos meghúzás
Nyomaték mérési pontossága	±2 %
Cserélhető szerszám	Feltűzhető szerszám
Teljes hossz L	139 mm
Nyomatéktartomány	2 Nm - 10 Nm
Súly	170 g
Beállított alapméret a nyomatékkulcsnál [l2]	19,5 mm
Feltűzhető szerszám befogó	9×12 mm
Kioldás jelzése	akusztikus; tapintásos
Kioldási elv	mechanikus rövid utas kioldás
Csatlakozó forma	feltűzhető szerszámokhoz (négyszög befogó)
Méréstechnika	mechanikus
Jegyzőkönyvezhető adatok	nem
A kioldási érték beállítása	beállító skála nélkül (vizsgálókészülék szükséges)
Visszajelzés	kioldó
Átkapcsolható leolvasás	Nm
Mérési eljárás	Forgatónyomaték
A kioldási értékállíthatósága	előbeállítva
Szabvány	DIN EN ISO 6789
Kar hossza feltűzhető szerszám nélkül [l1]	108 mm
Kar hossza gyári kalibrálási bizonyítvánnyal [l3]	127,5 mm
Termék fajtája	Nyomatékkulcs

Nyomatékkulcs alapszerszám skála nélkül feltűzhető szerszám nélkül 10 N·m
