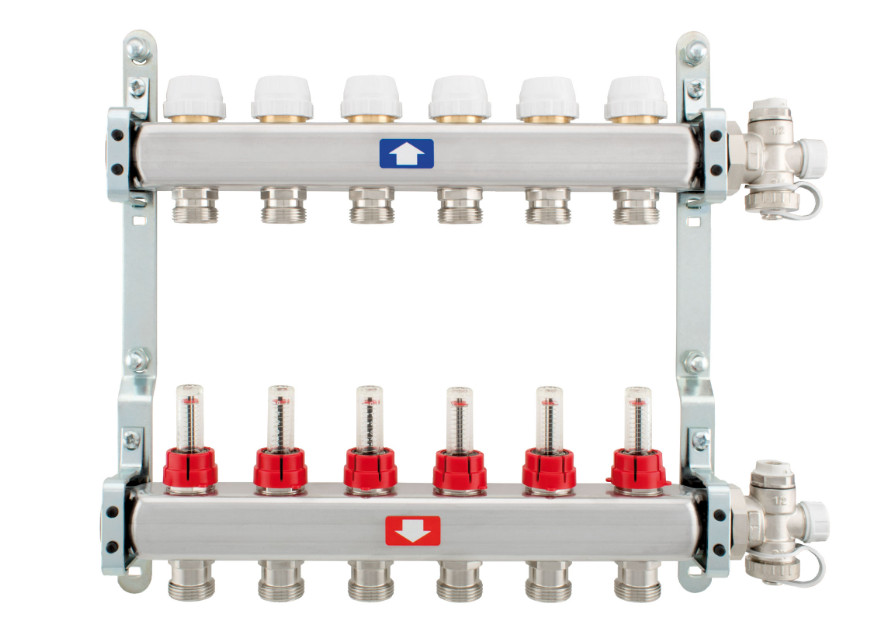

Rozsdamentes acél padlófűtés osztó-gyűjtő átfolyásmérőkkel, légtelenítővel és ürítőcsappal – 918C / 91880C / 91890C

A 918C sorozatú előszerelt rozsdamentes acél padlófűtés osztó-gyűjtő olyan professzionális rendszerkomponens, amely a fűtési körök pontos elosztását és beszabályozását támogatja. Az integrált átfolyásmérők vizuális visszajelzést adnak a térfogatáramról, a visszatérő oldali elzáró szelepek pedig előkészítettek elektrotermikus motorok fogadására, így a rendszer kényelmesen automatizálható. A kézi légtelenítő szelep és az ürítőcsap leegyszerűsíti az üzembe helyezést, karbantartást és a szervizelést, miközben a rozsdamentes AISI 304L anyaghasználat hosszú távon is stabil, korrózióálló működést biztosít.

Fő előnyök – miért érdemes rozsdamentes osztó-gyűjtőt választani?

• Rozsdamentes acél AISI 304L osztó-gyűjtő test: tartósság és korrózióállóság
• Átfolyásmérők a körönkénti beszabályozáshoz: kiegyensúlyozott hőeloszlás
• Visszatérő oldali elzáró szelepek elektrotermikus aktuátor előkészítéssel: zónaszabályozásra kész
• Állítható végelemek ürítőcsappal és kézi légtelenítővel: egyszerűbb üzembe helyezés
• Gyárilag előszerelt, konzolokra rögzítve szállított kivitel: gyorsabb, átgondoltabb szerelés

Termékfelépítés (készlet tartalma)

Műszaki adatok – 1” padlófűtés osztó-gyűjtő Eurokonus csatlakozással

Konzol (rögzítő) kivitelek – beépítési mélység és csőkompatibilitás

A 918C rozsdamentes osztó-gyűjtő többféle konzolos kialakítással érhető el, amely megkönnyíti a szerelődobozba történő beépítést, és igazodik a kivezető csövek átmérőjéhez.

Anyaghasználat – rozsdamentes acél és stabil rögzítés

Méretezés – körszám szerinti beépítési méretek (918C / 91880C / 91890C)

A körszám növekedésével a beépítési hossz (A és B méretek) lépcsőzetesen változik, így tervezéskor érdemes a kiválasztott körszámhoz igazítani a dobozméretet és a csőkiállásokat.

Teljes cikkszám lista körszám szerint (2–13 kör)

Az alábbi táblázatok segítenek a pontos termékazonosításban. Minden kivitel 1” főcsatlakozással és 3/4” Eurokonus kimenetekkel készül, üzemi nyomása 6 bar, telepítési teszt során 10 bar.

918C (498STK konzol, 200 mm, offset 12 mm, 20 mm-es kivezető csőig)

Beszabályozás – átfolyásmérő és előbeállító szelep használata

A körönkénti átfolyás beállítása a visszatérő oldali előbeállító szeleppel történik, miközben az előremenő oldali átfolyásmérőn leolvasható a kívánt térfogatáram. A szelepek finommenetes kialakítása lehetővé teszi a pontos hangolást; teljes nyitás jellemzően körülbelül 2,5 fordulat ellenkező irányban. A beállítás után a szelep védősapkával visszazárható, vagy elektrotermikus aktuátor szerelhető fel.

Ajánlott felhasználási területek

• Padlófűtési rendszerek körönkénti beszabályozással
• Alacsony hőmérsékletű fűtési körök (zónákra bontott szabályozás)
• Családi házak, lakások, irodák, kisebb üzlethelyiségek hőelosztása
• Új építés és felújítás, ahol fontos a tiszta, átlátható rendszerkialakítás
