922C rozsdamentes acél osztó-gyűjtő (manifold) lockshield szelepekkel – 2–13 kör, 1” főcsatlakozás, 3/4” Eurokonus kimenetek

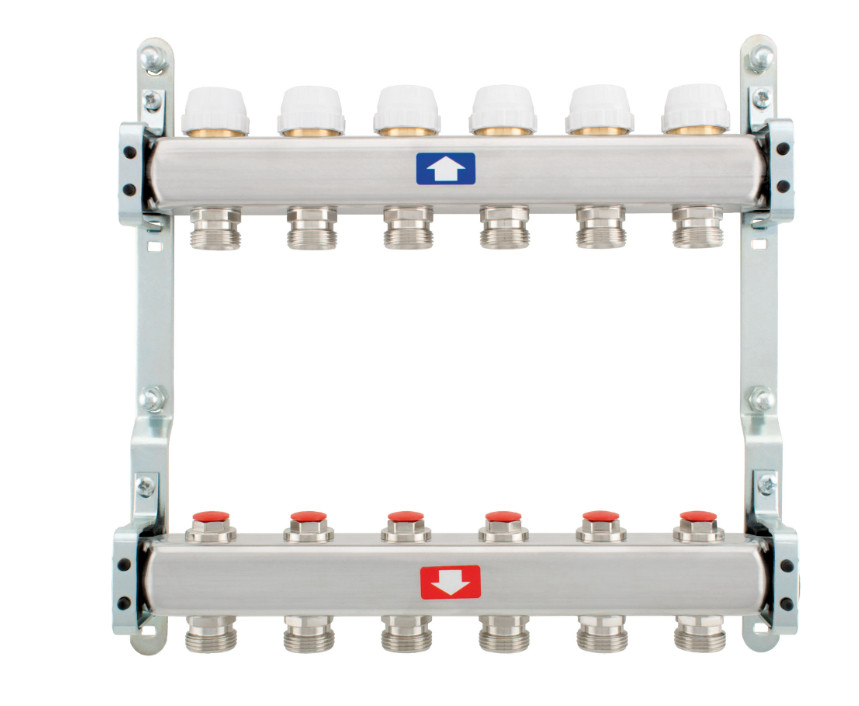

A 922C sorozatú előre szerelt rozsdamentes acél osztó-gyűjtő (manifold) professzionális megoldás padlófűtési és zónás fűtési-hűtési rendszerek körönkénti elosztásához és beszabályozásához. A szerelvénycsomag AISI 304L rozsdamentes acélból készült, 100%-ban tesztelt, és olyan kialakítást kínál, amely egyszerre támogatja a gyors telepítést és a stabil, hosszú távú üzemet. A rendszer két gerincből áll: visszatérő osztó előbeállítható elzárószelepekkel (elektrotermikus hajtóművekhez előkészítve) és előremenő osztó lockshield (beszabályozó) szelepekkel.

Fő előnyök

• Rozsdamentes acél AISI 304L: tartós, korrózióálló kivitel gépészeti környezetben.
• Előre szerelt rendszer: a gyártó szerint a manifoldek a konzolokra szerelve érkeznek, így a beépítés gyorsabb és átláthatóbb.
• Körönkénti beszabályozás lockshield szelepekkel: precíz hidraulikai beállítás a komfort és hatékonyság érdekében.
• Elektrotermikus hajtómű kompatibilitás: a visszatérő ágon előbeállítható elzárószelepek támogatják az automatizált zónaszabályozást.
• Moduláris körszám: 2-től 13 körig elérhető konfigurációk.

Elérhető csőátmérők és csatlakozások

A 922C rozsdamentes osztó-gyűjtők szabványos, gépészetben elterjedt csatlakozásokkal készülnek, így könnyen illeszthetők a rendszerhez.

Változatok: 922C, 92280C, 92290C – konzol és csőkivezetés kompatibilitás

A sorozat több kivitelben érhető el, amelyek elsősorban a konzol kialakításában és a kivezető csövek befogadható méretében térnek el. Ez különösen akkor hasznos, ha a szerelvény szekrénybe kerül, vagy nagyobb csőmérettel dolgozol a körök felé.

Műszaki adatok

Összeállítás és anyagminőség

A gyári összeállítás a dokumentáció szerint az alábbi elemekből áll: 1 db visszatérő osztó AISI 304L előbeállítható elzárószelepekkel (elektrotermikus hajtóművekhez), 1 db előremenő osztó AISI 304L lockshield szelepekkel, valamint 2 db komplett fém konzol. A konzolok és rögzítő elemek acél kivitelűek, ipari terhelésre tervezve.

Körszámok és kivitelek – elérhető konfigurációk

A sorozat a leggyakrabban használt körszámokban rendelhető, így a kisebb lakossági rendszerektől a nagyobb zónás kialakításokig rugalmasan alkalmazható.

Telepítés és beszabályozás – mire érdemes figyelni

• A beszabályozás jellemzően a lockshield szelepekkel történik, a kívánt körönkénti értékek beállításával.
• Elektrotermikus hajtóműves zónaszabályozásnál a visszatérő ági szelepek előbeállíthatósága támogatja a stabil működést.
• Amennyiben bizonyos elektromos hajtóművek alkalmazása történik (a dokumentációban megjelölt 891M / 891MR), javasolt a megfelelő by-pass kiegészítő alkalmazása a gyártói ajánlás szerint.

Összefoglaló

A 922C rozsdamentes acél osztó-gyűjtő ideális választás padlófűtés osztó-gyűjtő, rozsdamentes osztó, Eurokonus osztó-gyűjtő és elektrotermikus zónaszabályozásra előkészített manifold keresésekre, ahol a 10 bar nyomásállóság, a 80 °C hőtűrés és a 2–13 körös konfiguráció valódi előnyt jelent.
