Kivitel:

Különösen alkalmas nagy dinamikájú marási felhasználáshoz.
FEM (Finite-Elemente-Methode) által optimalizált külső kontúr – robusztus a maximális merevség, a nagyobb szerszámélettartam, nagyobb időegység alatt leválasztott forgácsmennyiség, minden megmunkálási stratégiához megfelelő.
RFID / Balluff-Chip furattal.
Axiális hosszúság-beállítás, állítási út 10mm.
Szűkítőhüvelyek használata lehetséges.
170°C-ig 4 órán át hőálló.
Akár 10-szer több befogási művelet is lehetséges a standard hidroplasztikus befogóhoz képest.
A szorítócsavarnak nagyon alacsony a meghúzási nyomatéka – egyszerű kezelés.
Szabadalmaztatott új hidroplasztikus befogó – megbízható és tartós, prémium körfutás.

Felhasználás:

Univerzálisan nagyolási és simítási műveletekhez készült. h6 szártűrésű szerszámok befogásához.

Tartalom:

Keresztmarkolatú hatszögkulcs.

Opcionális tartozék:

Hűtőfolyadék cső 309880 sz., dugókulcs 309890 sz., szűkítőperselyek 302140; 302135 302145 302147 sz. 12 méret, és 302150; 302155; 302160; 302165 sz. 20. méret.

Warning:

Rendeltetésszerű használat

Hidroplasztikus befogó forgásszimmetrikus szerszámok befogásához.
Ipari használatra.
Vegye figyelembe a minimális befogási mélységet.
Speciális szerkezetek használata esetén vegye figyelembe a rajzok eltérő adatait.
Vegye figyelembe a maximális üzemi fordulatszámot és szükség esetén igazítsa a helyi adottságokhoz.

Rendeltetésellenes használat

Ne használja robbanásveszélyes területeken.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
A hosszabbítókat ne kombinálja.
Ne használja munkadarab befogásához.
Ne melegítse zsugorító készülékkel.

Paraméterek:

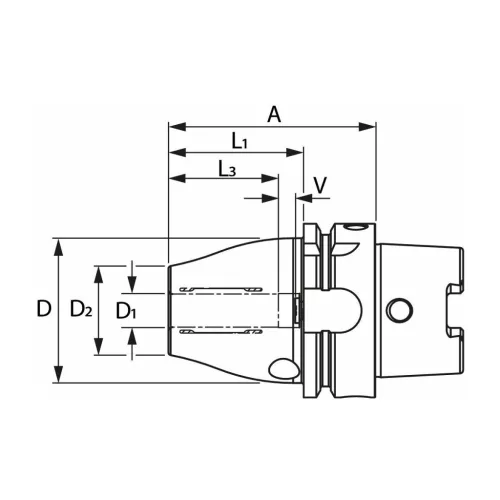

Befogási ⌀ D1	20 mm
Befogó	HSK-A 100 rövid
Befogó szabvány	ISO 12164-1; DIN 69893
Alak	A
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC
A-méret kinyúlási hossz	87 mm
⌀ D2	38 mm
Külső ⌀ D	52,5 mm
Állítási út V	10 mm
Balluffchip furat	igen
Hűtőcsatorna furat	nem
Termék fajtája	Hidroplasztikus szerszámbefogó

Garant Performance hidroplasztikus befogó Master Chuck 20 mm
