Különösen alkalmas nagy dinamikájú marási felhasználáshoz.
FEM (Finite-Elemente-Methode) által optimalizált külső kontúr -> robusztus a max. merevség, a nagyobb szerszámélettartam, nagyobb időegység alatt leválasztott forgácsmennyiség, minden megmunkálási stratégiához megfelelő.
RFID / Balluffchip furattal.
Axiális hosszúság-beállítás, állítási út 10mm.
Szűkítőhüvelyek használata lehetséges.
170°C-ig 4 órán át hőálló.
Akár 10x több befogási művelet is lehetséges a standard hidroplasztikus befogóhoz képest.
A szorítócsavarnak nagyon alacsony a meghúzási nyomatéka - egyszerű kezelés.
Szabadalmaztatott új hidroplasztikus befogó - megbízható és tartós, prémium körfutás.

Univerzálisan nagyolási és simítási műveletekhez készült. h6 szártűrésű szerszámok befogásához.

Keresztmarkolatú hatszögkulcs.

Kúpvonócsap (AB) 308600 − 308802 sz., AB szorítókulcs 308820 − 308835 sz., szűkítőpersely 302135 − 302187 sz.

Rendeltetésszerű használat

Hidroplasztikus befogó forgásszimmetrikus szerszámok befogásához.
Ipari használatra.
Vegye figyelembe a minimális befogási mélységet.
Speciális szerkezetek használata esetén vegye figyelembe a rajzok eltérő adatait.
Vegye figyelembe a maximális üzemi fordulatszámot és szükség esetén igazítsa a helyi adottságokhoz.

Rendeltetésellenes használat

Ne használja robbanásveszélyes területeken.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
A hosszabbítókat ne kombinálja.
Ne használja munkadarab befogásához.
Ne melegítse zsugorító készülékkel.

Paraméterek:

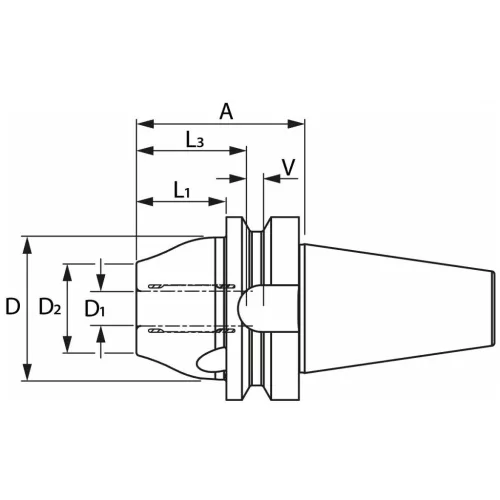

Befogási ⌀ D1	16 mm
Befogó	BT 40 rövid
Befogó szabvány	ISO 7388-2; JIS B6339
Alak	ADB
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC; HPC

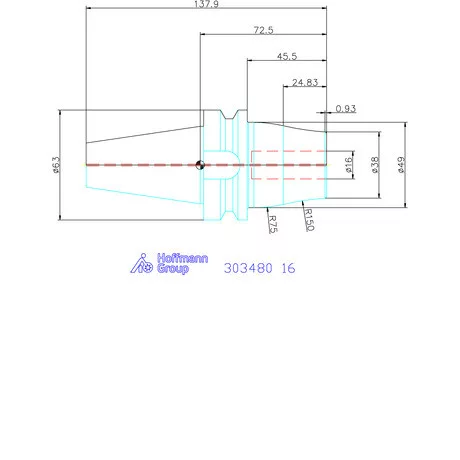

A-méret kinyúlási hossz	72,5 mm
⌀ D2	38 mm
Külső ⌀ D	49 mm
Balluffchip furat	igen
Hűtőcsatorna furat	nem
Termék fajtája	Hidroplasztikus szerszámbefogó

Garant Performance hidroplasztikus befogó Master Chuck, ADB alak 16 mm
