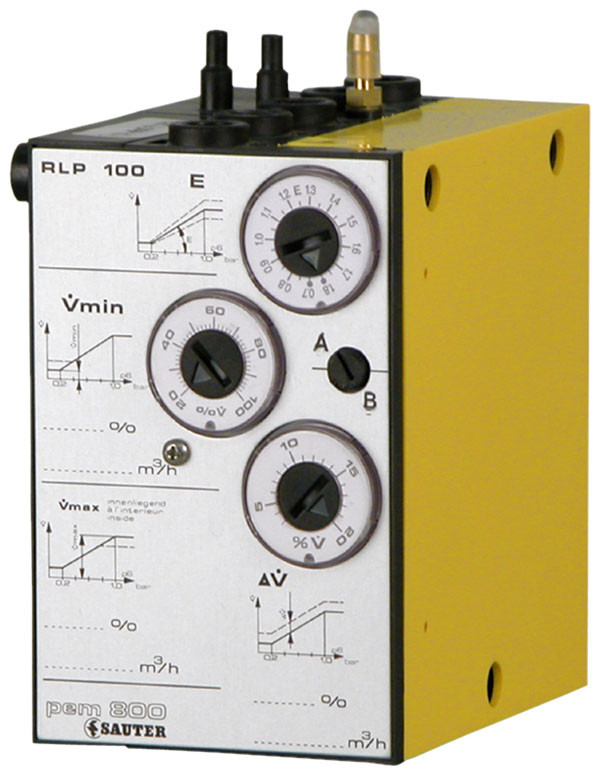

Sauter Pneumatikus légmennyiség-szabályozó, 3...20% m, A, 330 ln/h

Csomagajánlatok

Részletek

Pneumatikus légmennyiség-szabályozó

• Légellátás vagy légcsatorna-nyomás szabályozása egyedi helyiségekben, robbanásveszélyes zónában is használható
• Alkalmas Ex zóna 1 II 2 G T6 környezetbe
• Bizonyítvány EN 13463-1 és EN 1127-1 szerint (Ex zóna 1 II 2 G T6)
• Állandó, kapcsolt vagy változó légmennyiség szabályozása
• Pontos, statikus differenciál-nyomás érzékelő nagy mérési tartománnyal (1…160 Pa)
• Előlap bekötési rajzzal a gyors azonosításhoz
• Sűrített levegő csatlakozás Rp ⅛" belső menettel
• Külön mérőcsatlakozás a légmennyiség érzékeléséhez
• Alacsony nyomású csatlakozások lépcsős Ø 4 és 6 mm csőhöz
• 2 bemenet: parancsjel és setpoint eltolás Δm
• 2 kimenet: aktuális érték és szelep-meghajtó vezérlés
• 1 beállító a mérési tartomány kalibrálásához
• 3 beállító a max/min légáram és Δm (±20 %) korlátozásához

Műszaki adatok:
Kimeneti nyomás	0.2…1.0 bar
Beállítási tartomány	20…100 % m
Mérési tartomány Δp	6.4…160 Pa (gyári); csökkenthető 1…25 Pa-ig
Érzékenység	0.1 Pa
Tápnyomás	1.3 bar ±0.1
Integrálás időállandó	1 s (F123)
Bemenet Δm	20…100 % m ≙ 0.2…1.0 bar
Üzemi nyomás Pstat	0…3000 Pa
Légfogyasztás	44 ln/h (F123 = 90 ln/h)
Bemeneti Δm légfogyasztás	60 ln/h
Üzemhőmérséklet	0…55 °C
Lineáris pontosság	2 %
Anyag	Üvegszál-erősített műanyag
Szerelés	Fal vagy DIN sín (EN 60715)
Tömeg	0.6 kg
Védettség	IP30

Típus	Működési irány / Δm beállítás / Légmennyiség
RLP100F003	B→A, Δm 3…20 % m, 330 ln/h
RLP100F123	A, – , 900 ln/h
RLP100F914	A, Δm 3…20 % m, 330 ln/h

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

RLP100F914

Címke:

Sauter Pneumatikus légmennyiség-szabályozó, 3...20% m, A, 330 ln/h, RLP100F914

Tömeg:

600 g/db
