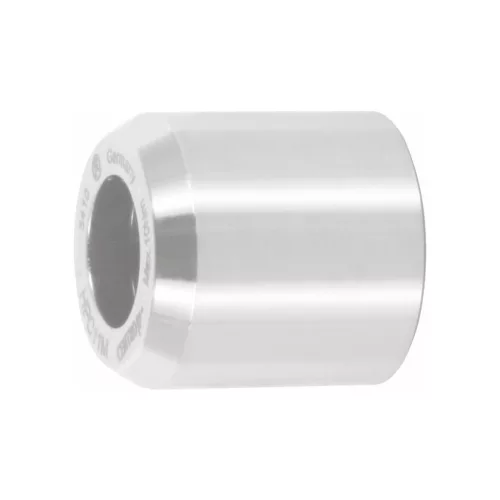

Fahrion Precíziós ER szorítópatronos befogó CENTRO P 11M

Csomagajánlatok

Részletek

Kivitel:

• Köszörült külső és belső kúp RFID/Balluffchip furattal.
• A körfutási és ismétlési pontosság 3 µm 3×D-nél, maximum 50 mm-nél precíziós HP szorítópatron használata esetén.
• HDC = Heavy Duty Chuck, a kifejezetten a nehéz forgácsoláshoz készült befogó. A megerősített befogótest jobb stabilitást és bőséges radiális merevséget biztosít. Köszörült külső és belső kúp. Az optimális meghúzási nyomatékok és a szorítóerők érdekében trapéz alakú finom menetes golyóscsapágyazott felfogó anya csökkenti a fellépő rezgéseket.
• Nagyon nagy tartóerők a szorítópatronnak teljes egészében a befogóban való elhelyezkedése és a bevonatos felfogó anya következtében.
• Rezgéscsillapító a szorítópatron elem és a befogó tömege következtében.
• Alternatívaként CENTRO P esetén -> tömítés nélkül, 309655 sz. CP ER felfogó anyával, vagy tömített rendszerként a 309665 sz. CP ER felfogó anyával a 309666 − 309668 sz. HP tömítőgyűrűkhöz (belső hűtéshez ill. szennyfogóként!).

Előny:

Szabadalmaztatott optimális elhelyezkedésű szorítópatron, kettős megvezető, a trapézmenet és a sikló bevonatú felfogó anya megszorításkor egy stabil egységgé olvad össze és így maximális merevséget és pontosságot biztosít.

Felhasználás:

Hengeres szárú szerszámok nagy pontosságú befogására. A HDC különösen alkalmas nagyoló (pl. TPC maráshoz) és simító műveletekhez ill. nagy szilárdságú vagy szívós anyagok megmunkálásához.

Tartalom:

Felfogó anya nélkül.

Opcionális tartozék:

308600 − 308806 sz. kúpvonócsap (AB), 308820 – 308835 sz. AB szorítókulcs, precíziós ER szorítópatron a 309368 − 309381 sz. HP-hez és a 309402 − 309419 sz. menetfúróhoz (Holex-hez nem). 309655; 309665 sz. CP ER felfogó anyákhoz, 309657 sz. HDC ER felfogó anyákhoz, 309666 − 309668 sz. HP tömítőgyűrűhöz, 309754; 309756 sz. CP görgőkulcshoz, 309745; 309756 sz. HDC görgőkulcshoz.

Figyelem:

• Csak névleges ⌀-t fog be h10 szár ⌀ tűrésig.
• Fahrion szorítópatronokkal használja.

Paraméterek:
Sorozat	Centro P
CP típus ER-hez	11M
Befogási ⌀ D1	1-7 mm
Befogó	BT 40
Befogó szabvány	JIS B6339; ISO 7388-2
Alak	ADB
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
ER szorítópatron körfutási pontossága CP szorítópatronos befogóval	≤ 6 µm
HP szorítópatron körfutási pontossága CP szorítópatronos befogóval	≤ 3 µm
ER szorítópatron körfutási pontossága HDC szorítópatronos befogóval	≤ 6 µm
HP szorítópatron körfutási pontossága HDC szorítópatronos befogóval	≤ 3 µm
Forgácsolási stratégia	HSC
Befogási tartomány	1 mm - 7 mm

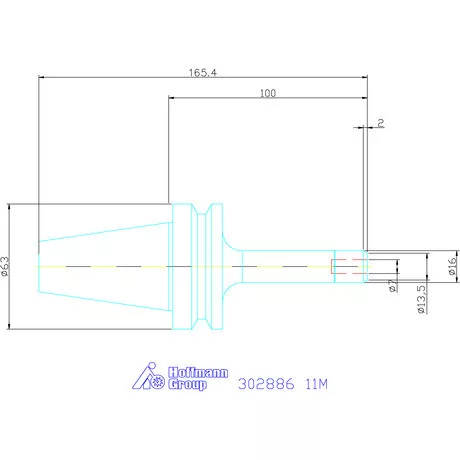

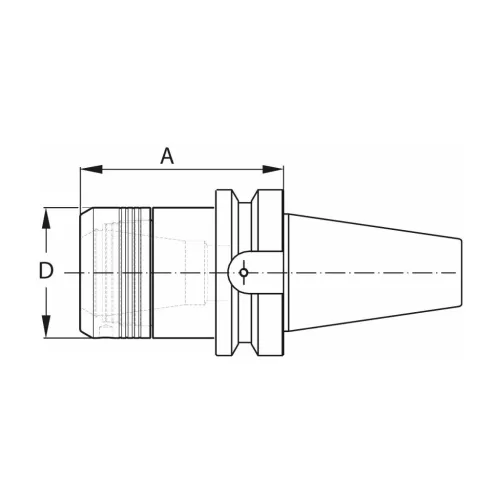

A-méret kinyúlási hossz	100 mm
Külső ⌀ D	16 mm
Termék fajtája	Szorítópatronos befogó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

302886 11M

Címke:

302886 11M, Precíziós ER szorítópatronos befogó CENTRO P 11M

Tömeg:

1,08 kg/db
