Kivitel:

Köszörült külső és belső kúp RFID / Balluff-Chip-furattal.
A körfutási és ismétlési pontosság 3 µm 3×D-nél, maximum 50 mm-nél precíziós HP szorítópatron használata esetén.
HDC = Heavy Duty Chuck, a kifejezetten a nehéz forgácsoláshoz készült befogó. A megerősített befogótest jobb stabilitást és bőséges radiális merevséget biztosít. Az optimális meghúzási nyomatékok és a szorítóerők érdekében trapéz alakú finom menetes golyóscsapágyazott felfogó anya csökkenti a rezgéseket.
Nagyon nagy tartóerők a szorítópatronnak teljes egészében a befogóban való elhelyezkedése és a bevonatos felfogó anya következtében.
Rezgéscsillapítás a szorítópatron elem és a befogó tömege következtében.

Alternatívaként CENTRO P esetén: tömítés nélkül, 309655 sz. Centro P ER felfogó anyával, vagy tömített rendszerként a 309665 sz. CP ER felfogó anyával a 309666 − 309668 sz. HP tömítőgyűrűkhöz (belső hűtéshez ill. szennyfogóként!).

Előny:

Szabadalmaztatott optimális elhelyezkedésű szorítópatron, kettős megvezető, a trapézmenet és a sikló bevonatú felfogó anya megszorításkor egy stabil egységgé olvad össze és így maximális merevséget és pontosságot biztosít.

Felhasználás:

Hengeres szárú szerszámok nagy pontosságú befogására.

Tartalom:

Felfogó anya nélkül.

Opcionális tartozék:

309880 sz. hűtőfolyadék-cső, 309890 sz. dugókulcs, 309368 − 309381 sz. precíziós ER-szorítópatron HP-hez és a 309402 − 309419 sz. menetfúróhoz (Holex-hez nem), 309655; 309665 sz. ER CP felfogó anya, 309657 sz. HDC ER felfogó anya, 309666 − 309668 sz. HP tömítőgyűrű, 309754; 309756 sz. CP görgőkulcs, 309745 / 309756 sz. HDC görgőkulcs.

Figyelem:

Csak névleges ⌀-t fog be h10 szár ⌀ tűrésig.
Fahrion szorítópatronokkal használja.

Paraméterek:
Sorozat	Centro P
CP típus ER-hez	32
Befogási ⌀ D1	2-20 mm
Befogó	HSK-A 63 A = 130
Befogó szabvány	ISO 12164-1; DIN 69893
Alak	A
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
ER szorítópatron körfutási pontossága CP szorítópatronos befogóval	≤ 6 µm
HP szorítópatron körfutási pontossága CP szorítópatronos befogóval	≤ 3 µm
ER szorítópatron körfutási pontossága HDC szorítópatronos befogóval	≤ 6 µm
HP szorítópatron körfutási pontossága HDC szorítópatronos befogóval	≤ 3 µm
Forgácsolási stratégia	HSC
Befogási tartomány	2 mm - 20 mm

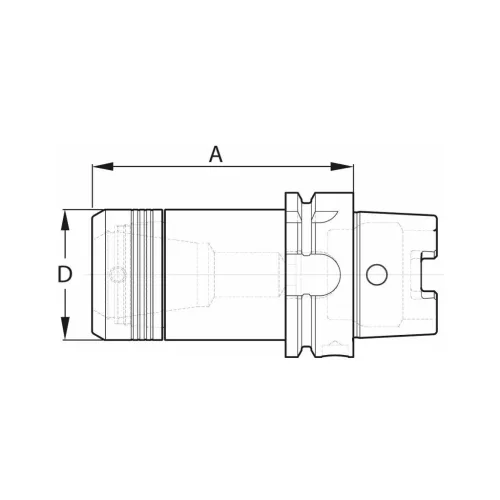

A-méret kinyúlási hossz	130 mm
Külső ⌀ D	50 mm
Termék fajtája	Szorítópatronos befogó

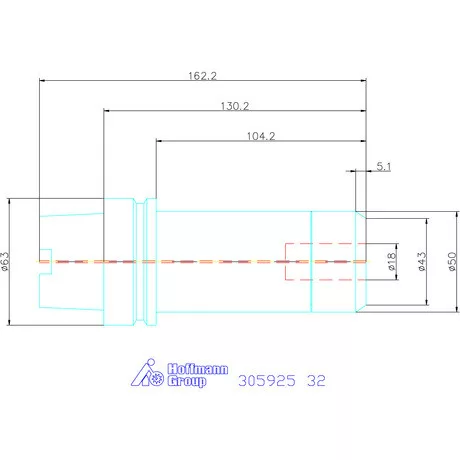

Fahrion Precíziós ER szorítópatronos befogó CENTRO P 32
