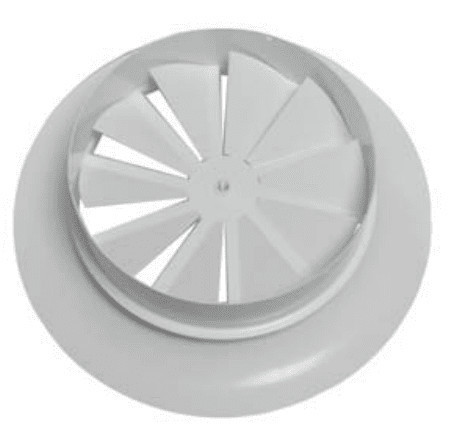

Glossy (SIG) RWR-2 160 (RAL9016) Perdületes mennyezeti anemosztát fix lamellákkal

Kör alakú, örvényes mennyezeti befúvó, fix lamellákkal.

Alkalmazási terület

• Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben

Anyaga

• Acél

Színe

• Fehér, RAL 9010

Kivitel

• Fix lamellák

Beépítés

• Rögzítés közvetlenül a nyakon, csatlakozó doboz nem szükséges
• Rögzítés központi csavarral

Tartozékok, kiegészítők

• Csatlakozó doboz típusa, RER
• Függesztőhíd, FGN
• Függesztőhíd mennyezetei szereléshez, FHN
• Légmennyiség szabályzó, DR

Geometriai méretek

Jelmagyarázat

• Q = Légszállítás, m³/h-ban
• A_k = Effektív felület, m²-ben
• B = Rácsok közötti távolság, m-ben
• H = Telepítési magasság, m-ben
• Vz = Maximális légsebesség a tartózkodási zónában a rácsok közötti távolság és a telepítési magasság függvényében, m/s-ban
• v_k = Átlagos effektív légsebesség, m/s-ban
• X0.25 = Vízszintes vetőtávolság, vt = 0.25m/s-nál
• Ps = Statikus nyomásveszteség, Pa-ban
• Lw(A) = Hangteljesítményszint, dB(A)-ben
• A megadott X0.25 vetőtávolság a légáram elhajlása nélkül, 0.25 m/sec légsebességnél, valamint sima felületű mennyezet esetében értendő
• A megadott értékek izotermikus állapot esetén érvényesek. A vetőtávolságot hűtési üzemmódban -11K értéknél az alábbiak szerint kell kiszámolni: az X0.25-ös értéket osszuk el 1.1-gyel. Fűtési üzemmódban , Dt >= +11K értéknél az X0.25 értéket szorozzuk meg 1.1-gyel
• A legmagasabb komfortérzet elérése érdekében a tartózkodási zónánál értendő Vz maximális légsebességhez viszonyítva kell a kiválasztást elvégezni. A Vz értékek a rácsok közötti távolság (B) és telepítési magasság (H) mátrixnál megadva. Amennyiben a tartózkodási zónánál a Vz légsebesség érték alacsonyabb vagy egyenlő mint 0,25m/s a kiválasztott rács megfelelő.
• A megadott nyomásveszteség érték, Ps szabályozó zsalu nélkül értendő.
• A megadott hangteljesítményszint érték, Lw(A) szabályozó zsalu és helyiség hangcsillapítás nélkül értendő.
