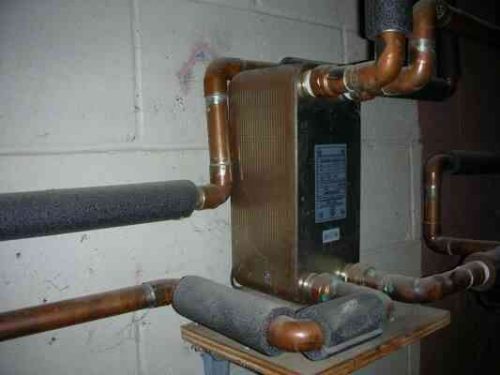

SWEP B320LTHx90/1P-SC-S 4x2 1/2" lemezes hőcserélő forrasztott kivitel

Korszerűsíti régi fűtés vagy a használati melegvíz rendszerét? Mielőtt bármibe belekezd, jobb ha tudja, hogy a régi kazán cseréje után a fűtőtestben keringő vízkör nem érintkezhet az új kazán vízkörével! Ezért kell beszerelni egy hőcserélőt!

Napkollektoros rendszerrel fűtené belső melegvíz tárolóját? Ezt a kollektorban lévő fagyálló folyadékkal lehet elérni, ami a hőcserélő segítségével felfűti a benti tárolót!

Olvadnak a boltjában a fagyasztott termékek? Megromlanak a hűtőben a nem megfelelő hőmérséklet miatt? Az élelmiszert tároló hűtőszekrényekhez és alacsony hőmérsékletű fagyasztószekrényekhez közepes hőmérsékletű hűtés szükséges! A rendszerbe beépített hőcserélő különböző feladatokat láthat el, biztonságosan használható párologtatóként, kondenzálóként vagy kiegészítő fűtőelemként.

Szállítania kell fagyasztott, hűtött vagy hőmérsékletre érzékeny termékeit? Ahhoz, hogy ne romoljanak meg a gyümölcsök és a többi termék, egy jól felépített hűtőrendszer szükséges. Amihez szükség van egy hőcserélőre.

Az ÚJ B320LT hatékony megoldásokat kínál számos igényes alkalmazáshoz, például távfűtéshez, olajhűtőkhöz és különböző ipari alkalmazásokhoz. Ez a termék része a SWEP új, nagyobb kapacitású termékcsaládjának, amely rugalmas hőtávolságot kínál a lemezek elrendezésének optimalizálása révén. Ez kiváló illeszkedést biztosít az alkalmazáshoz, kombinálva a magas hőhatékonyságot és a kibővített kapacitás elérést.

Kompakt, nagy teljesítményű lemezes hőcserélők, amelyeket a párhuzamos ellenáramlás elvével terveztek és gyártottak. Pontosan meghatározott számú, rozsdamentes acélból készült lemezből állnak, amelyeket vákuumban forrasztanak, 99,9% -os rézforrasztással a lemezek közötti számos tartóponton, hogy nyomásálló egységet hozzanak létre, az első profillemezzel teljesen elzárva a környezettől.

A keményforrasztott kompakt V típusú fűtőcserélők speciális elosztószerkezettel rendelkeznek a hűtőközeg bemeneten, azaz általában az F3 csatlakozóhoz vannak csatlakoztatva. Ennek az elosztóeszköznek biztosítania kell a hűtőközeg egyenletes eloszlását a csatornában. A folyékony hűtőközeget a bal alsó csatlakozóhoz (F3), a gázkimenetet (F1) a bal felső csatlakozóhoz (F1) kell csatlakoztatni. A hőhordozó bemenetét a bal felső csatlakozóhoz (F2), a kimenetet pedig a jobb alsó csatlakozóhoz (F4) kell csatlakoztatni. A legalább 243 mm szélességű eszközök (B35 és annál magasabb) négy további M12 -es csavarral vannak hegesztve az előlapra. A B modell sorozat rozsdamentes acél hőcserélőit folyékony vagy gáz halmazállapotú közegek fűtésére vagy hűtésére használják.

A B modell kiemelkedik rendkívül nagy nyomásállóságával. A repedési nyomás legalább a maximális üzemi nyomás ötszöröse. Az S osztályú hőcserélők üzemi nyomása 31 bar, max. hőmérséklet 155 ° C. M osztályú hőcserélőknél ez 45 bar, max. hőmérséklet 135 ° C.

Pozícionálás
A hőcserélőt függőleges helyzetbe kell szerelni annak biztosítása érdekében, hogy teljesen ki tudjon folyni. Az előlapon látható nyílnak felfelé kell mutatnia. A közegnek a számláló áramlási módszerrel át kell áramolnia a hőcserélőn. A csöveket úgy kell rögzíteni, hogy a csatlakozók ne feszüljenek. A nagyobb lemezes hőcserélő modellek (B35 -től, B120TH -tól) rögzítőcsavarokkal rendelkeznek az elülső lemezen, amelyek rögzíthetők a tartóhoz vagy a kerethez. A menetes csatlakozásokon nagy erők keletkezhetnek. A forrasztócsatlakozásokhoz legalább 45% ezüsttartalmú ezüst forrasztóanyagot kell használni, amelynek olvadási hőmérséklete 620 ° C és 635 ° C között van.

Fűtési alkalmazások: Kazánok / Hőszivattyúk / Távfűtés -Napkollektorok
Ipari alkalmazások: Olajhűtés / Levegőszárítók légkompresszorokhoz / Lézeres és elektromos hűtés
Hűtési alkalmazások: Szállítás / Szupermarketek
