Hatékony

Az egységek egy IE3 hatásfokosztályú IEC karimás motorra épülnek, amelyhez egy hátrafelé ívelt acél járókerék kapcsolódik.

Robusztus

Az egység egy cink-magnézium bevonatú acélházban van, a motor pedig a légáramlaton kívül helyezkedik el, hogy egyszerűsítse az ellenőrzést és csökkentse a szennyeződések kockázatát.

Nagy teljesítmény

A BKF-rendszer képes 400°C-on 120 percig egyszerre forró füstöt és gázokat elszívni, és 120°C-on folyamatosan szűrni a napi használatban lévő közeget.

Műszaki adatok

	380V 3~ 60Hz
Névleges adatok
Feszültség (nominális)	380 V
Frekvencia	60 Hz
Fázisok	3~
A motor áramkörének csatlakoztatása	Y
Bemeneti teljesítmény	489 W
Névleges teljesítmény a tengelyen (P2)	0.75 kW
Starting current	11.7 A
Kimeneti áram	1.19 A
Járókerék forgása	1,184 rpm

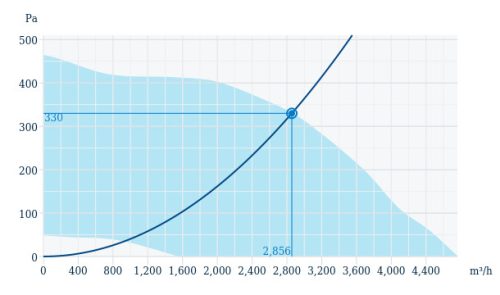

Légszállítás	max 4,760 m³/h
Max. Szállított levegő hőmérséklete for 120 min	400 °C
Szállított levegő hőmérséklete	max 120 °C
Max temperature of transported air, when speed controlled	120 °C
Sound data
Sound pressure level at 3m (20m² Sabin)	59 dB(A)
Sound pressure level at 3m (free field)	55 dB(A)
Sound pressure level at 4m (free field)	53 dB(A)
Protection/Classification
IP védettség	IP55
Szigetelési osztály	F
Tanúsítvány	2797 CPR 597958
EU standard	EN 12101-3
Data according to ErP
ErP ready	Not ErP relevant
Méretek és súlyok
Cső mérete, beömlő (magasság x szélesség)	500 mm
Cső mérete, kifolyó (magasság x szélesség)	500 mm
Súly	71 kg
Egyéb
Cső csatlakozás típusa	Téglalap alakú
Motor típusa	AC

Ecodesign

	380V 3~ 60Hz
Product
Trade name	Systemair
Product name	BKF 450D4/F400 IE3 60Hz
Ecodesign
Drive	External MSD or VSD
qv nom	0 m³/s
P nom	0 kW
Ps nom	0 Pa
Fan efficiency	53.6 %
External Leakage	0.1 %
Sound power (LWA)	65 dB(A)
ErP compliance	-
Unit category	-
Unit type	-
Heat recovery type	-
Temperature ratio (UVU)	-

Méretek

BKF type

BKF 450D4 IE3

800

500

780

860

560

420

~HM

765

Bekötés

Connection in the motor terminal box.

Motors of different suppliers may sligtly vary in actual current and power.

Systemair BKF 450D6/F400 IE3 50/60Hz Füstelszívó légcsatorna ventilátor F400°C/2h
