Kivitel:

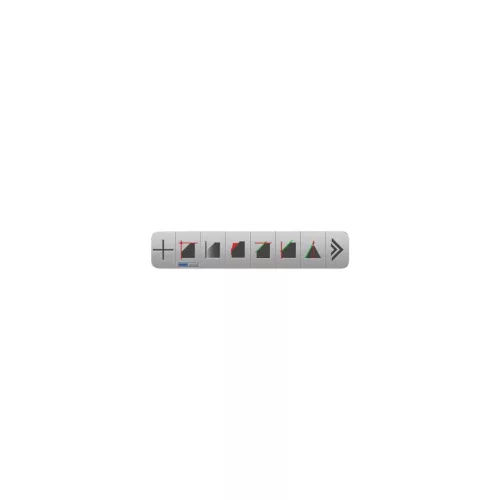

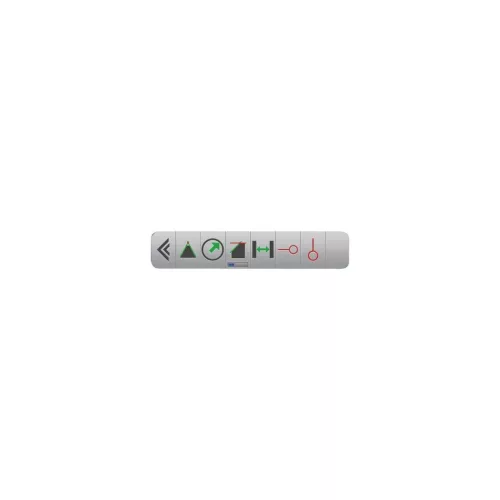

15 colos érintőképernyő, a szimbólumokkal magától értetődően és egyszerűen kezelhető.

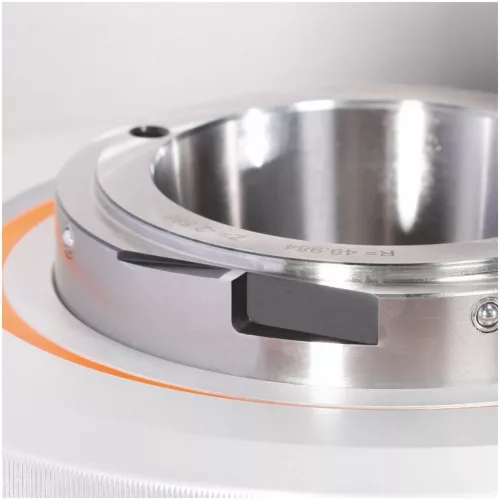

Kalibráláshoz kialakított felületekkel az alap befogón.

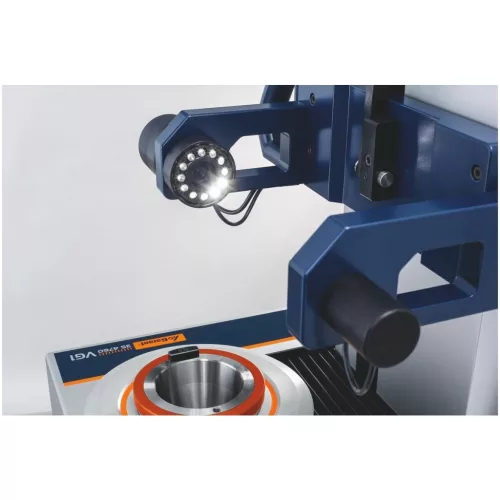

Digitális kamera 24-szeres nagyítással

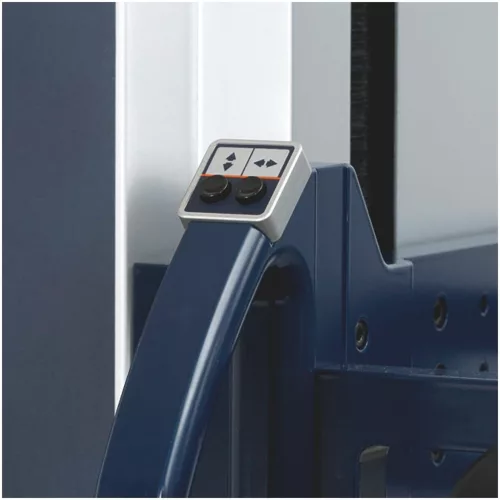

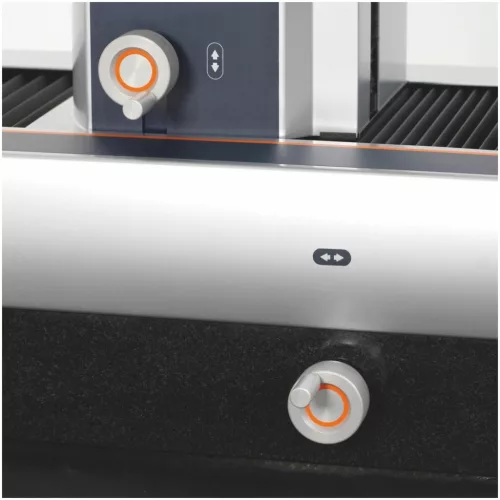

Mindkét tengely (X / Z) gyorsállítású, külön-külön, vagy egyidejűleg.

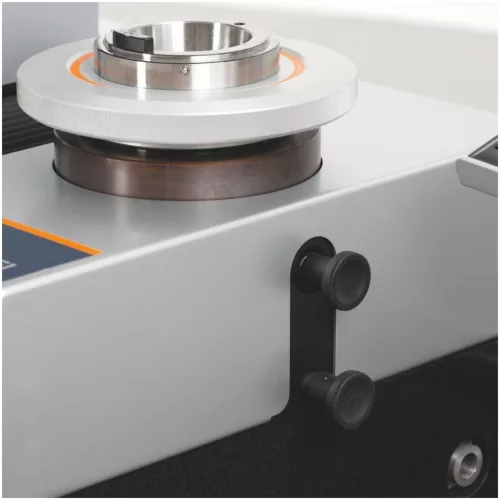

Mindkét tengely finombeállítással (X / Z).
4×90° orsó indexálás és orsófék.
Az orsó kör- és síkfutás hibája max. 2 µm.

A készülék az opcionálisan megvásárolható, gyártáshoz kapcsolódó Hoffmann Group Connected szoftverrel együtt működik.

Előny:

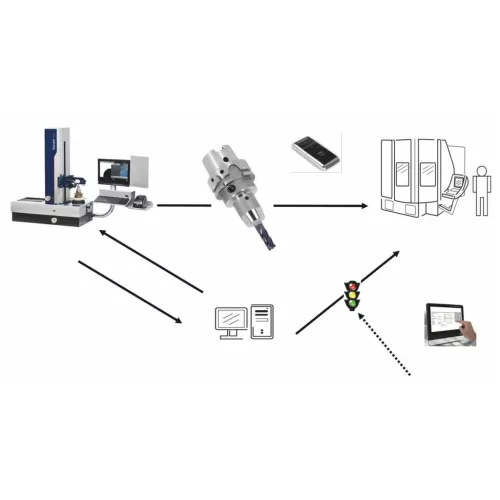

Ez az eszköz egy kompatibilis építőelemet jelent a digitálisan hálózatba kötött gyártáshoz. A termelékenység növelése lehetséges a megfelelő moduláris felépítésű szoftverrel együtt.

Felhasználás:

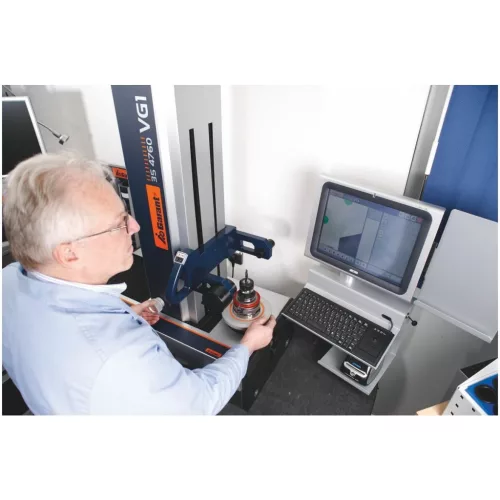

Szerszámoknak a gépnél ill. gyártószigeten történő beméréséhez és előbeállításához.

Tartalom:

Az alapbefogónál lévő hitelesítő eszköz, billentyűzet, tárolólemez, vágóél tisztító és a világnyelveket tartalmazó mérőszoftver.

Opcionális tartozék:

Alapszekrény 354767 sz.
354771; 354773; 354775; 354777; 354779 sz. szűkítők.
085505 sz. LW550 méret.
Címkék 085565 sz.
Porvédő burkolat 354789 sz. 1 méret.

Figyelem:

A kép az eredetitől eltérhet.

Warning:

Rendeltetésszerű használat

Ipari használatra.
Csak sík és tiszta felületen használja.
Csak megtisztított szerszámokat mérjen be megtisztított befogóban.
Csak eredeti pót- és kopó alkatrészeket használjon.
Szerszám-geometriák beméréséhez és előbeállításához gépeken és gyártószigeteken.
Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.
Csak műszakilag kifogástalan és üzembiztos állapotban használja.

Rendeltetésellenes használat

Ne fogassa be a kamera optikai egységébe.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
Ne használja robbanásveszélyes területeken.
Ne végezzen önhatalmú átalakítást.
Ne tegye ki a lámpát erős hőhatásnak, közvetlen napsugárzásnak, nyílt lángnak vagy folyadékoknak.

Paraméterek:
Alapbefogó	SK50
Gyorsállítás	Elektromágneses
Mérési eljárás	Képfeldolgozás 15 col érintőképernyő
Mérésvezérlés	PC mérőelektronika
Méréstartomány X	400 mm
Méréstartomány Z	500 mm
Alap szélessége	860 mm
Teljes szélesség	1 500 mm
Mélység	590 mm
Magasság	1 060 mm
Súly	150 kg
Orsóterhelés	100 kg
Energiaellátás	Vezetékes
Interfész	Hoffmann Group Connected
Sorozat	VG1; Hoffmann Group Connected
Termék fajtája	Beállító készülék

Szerszámbemérő készülék VG1
