Garant Szinkron gépi menetformázó kenőhornyokkal VHM IK M5

Csomagajánlatok

Részletek

Kivitel:

Speciális poligon geometria és szár DIN 6535-HA szerint szinkronizált orsóhajtású gépeken történő használatra. Kenőhornyokkal, optimális kenőhatás mélyebb menetek esetében is. A speciális tömör keményfém szerszámanyag következtében nagyobb forgácsolási sebességek és hosszú élettartam érhető el. A TiAlN bevonat következtében kis kopás és csekély élrátétképződési hajlam.
Belső hűtőfolyadék hozzávezetéssel az oldalsó hornyokból, átmenő- és zsákfuratok megmunkálása esetén javasolt.

Figyelem:

Szinkronorsókon történő alkalmazáshoz, a 338100 − 338121 sz. GARANT gyorscserés menetvágó tokmány minimális hosszkiegyenlítéssel (MLA) a legbiztonságosabb megmunkálást biztosítja.

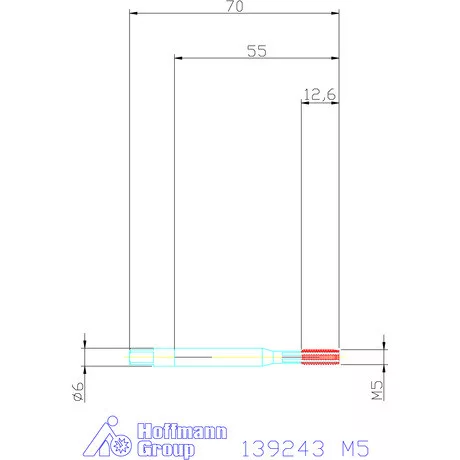

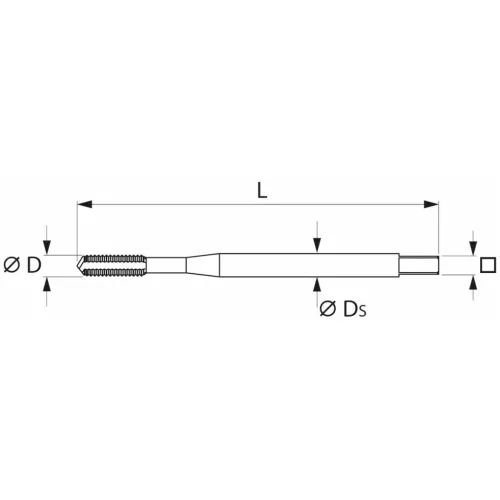

Paraméterek:
Menetméret	M5
Bevonat	TiAlN
Menetfajta	M
Profilszög	60 fok
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Menet szabvány	DIN 13
Tűrési osztály	ISO 2X 6HX
Bekezdő alak	C
Szár	DIN 6535 HA, h6
Belső hűtés	igen
Felhasználás furattípusnál	max. 3×D zsákfuratnál; max. 3×D átmenő furatnál
Vágásirány	jobbos
Menetemelkedés	0,8 mm
Teljes hossz L	70 mm
Szár ⌀ Ds	6 mm
Szár négyszög □	4,9 mm
Magfurat ⌀ irányérték	4,65 mm
Menet ⌀	5 mm
Szártűrés	h6
Forgácshornyok száma	5
Színes gyűrű	Nincs
Vágóélek száma Z	5
Menetmélység	15 mm
Termék fajtája	Menetformázó

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

139243 M5

Címke:

139243 M5, Szinkron gépi menetformázó kenőhornyokkal VHM IK M5

Tömeg:

24 g/db
