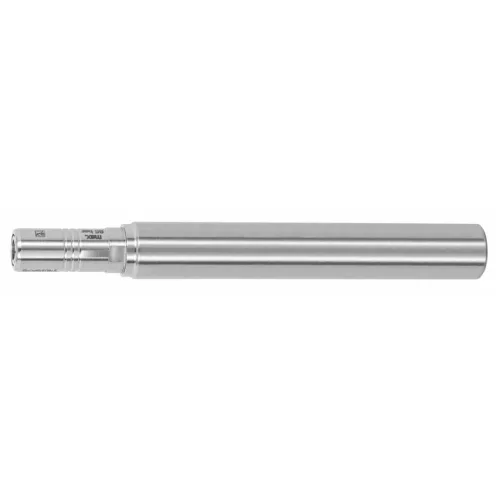

Schunk TRIBOS-Mini SVL készlet hengeres 3 mm

Csomagajánlatok

Részletek

Kivitel:

A TRIBOS SVL hosszabbítók használatával a standard forgácsoló szerszámok használhatóak a drága speciális szerszámok helyett. A < 0,003 mm-es körfutási pontossággal és karcsú zavaró megfogóelemekkel rendelkező hosszabbító a legkülönbözőbb befogókkal kombinálható. A TRIBOS SVL hosszabbítók már beváltak az orvosi, óra- és ékszerészet, valamint az autóipar és az elektronikai ipar területén.

Előny:

• Optimalizált zavaró megfogóelemek – ideális mélyen lévő helyeken lévő furatokhoz, pl. szerkezetgyártás területén.
• Axiális hosszbeállítás – hosszbeállítás 0,01 mm-es pontossággal, 10 mm-es beállítási tartomány mellett.
• A legkisebb átmérőkhöz 0,3 mm-től – gazdaságos a legapróbb megmunkálási műveletekhez speciális szerszámok nélkül.
• Rugalmasan használható – hidroplasztikus és ER szorítópatronos befogóhoz használható.
• Minden kereskedelmi forgalomban kapható típusú szár befogható (HA, HB, HE).
• Kiváló rezgéscsillapítás – a mikro kitöredezések elkerülhetőek, legjobb munkadarab felületek, védi a géporsót, növekszik a szerszám élettartama és ezáltal a csökkennek a költségek.
• Nagy fordulatszámok lehetségesek – akár 52.000 ford./perc.

Funkció:

A TRIBOS SVP befogóeszközök által a hosszabbító sokszög alakú befogó átmérője kör alakúvá válik és a szerszámszár könnyen beilleszthető. Ha a befogó átmérőre ható nyomás csökken, az ismét felveszi a sokszögű alakját, és megbízhatóan és pontosan ismételhetően rögzíti a behelyezett szerszámtengelyt.

Tartalom:

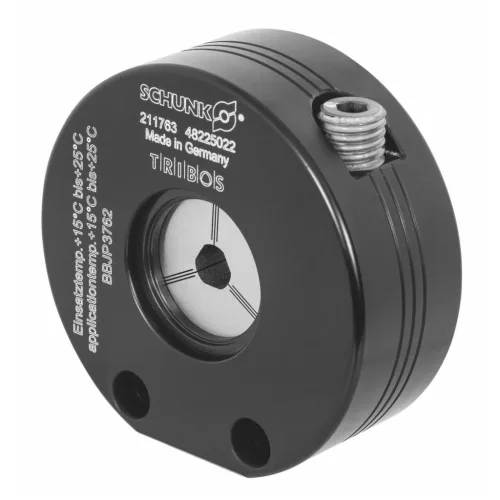

5 × 302383 sz. (választás szerinti méretű) hosszabbító, 1 × 302384 sz. 9 méretű befogószerkezet, 1 × 627501 sz. 6 méretű HOLEX szerszám.

Opcionális tartozék:

302386 sz. TRIBOS-Mini SVP szerelőkészülék.

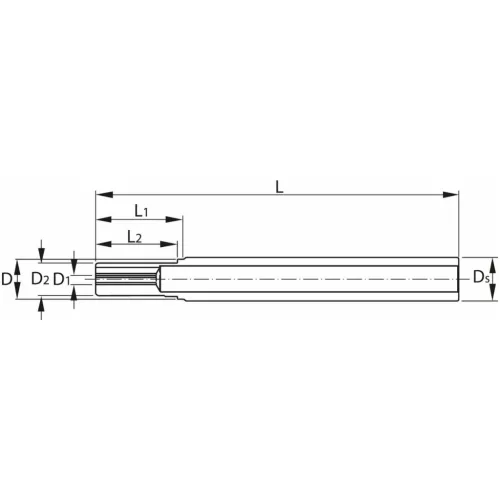

Paraméterek:
Belső hűtés	igen
Kiegyensúlyozási fok G, fordulatszám	G 2,5, 25000 min-1-nél
Körfutási pontosság	≤ 3 µm
Forgácsolási stratégia	HSC
Befogási ⌀ D1	3 mm
Külső ⌀ D	11 mm
⌀ D2	9 mm
Szár ⌀ Ds	12 mm
Hossz L	100 mm
L1	24 mm
L2	22,5 mm
Termék fajtája	Hosszabbító

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

302381 3, TRIBOS-Mini SVL készlet hengeres 3 mm

Custom label:

Schunk TRIBOS-Mini SVL készlet hengeres 3 mm

Tömeg:

1,336 kg/db
