Kivitel:

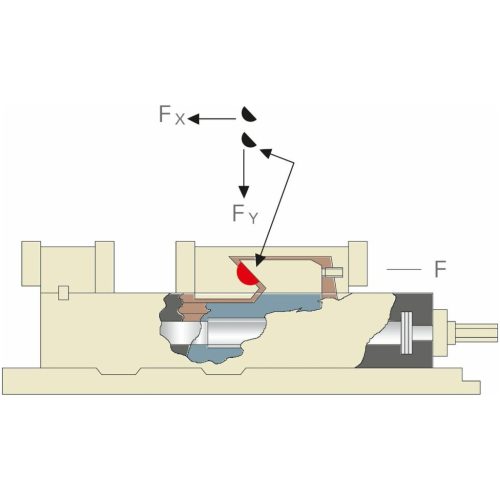

Robusztus öntöttvas alaptest, edzett vezetőpályák és alapfelület. Tisztító nyílások az alaptestben a jó forgácselvezetés érdekében. Kisebb az alkatrész elemelkedés az erő speciális kifejtése következtében.

Felhasználás:

Sokoldalúan használható befogóeszköz megmunkáló központokhoz.

Tartalom:

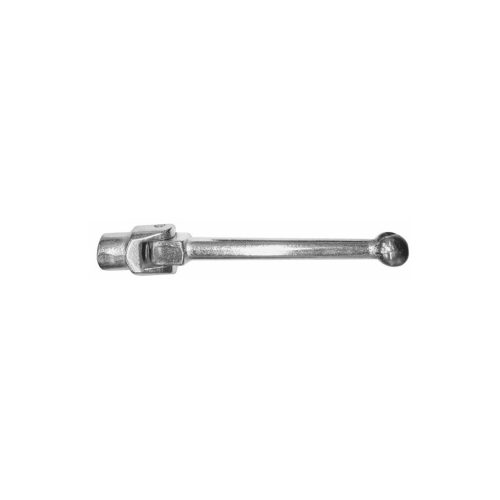

2× rátétpofa, 2× előtétpofa 362181 sz. és 1× kézi hajtókar.

Opcionális tartozék:

362177 – 362183 sz. előtétpofák, 362190 sz. hajtókar, 362199 sz. alkatrész készlet. Rögzítés a 375300 sz. horonycsavarokkal és beigazítás a 375365 sz. horonycsapokkal.

Figyelem:

A beállítási méretek nem kompatibilisek más gyártmányokkal.

Colos verzió – colos kivitelű csavarok és menet, meghajtó 6-szög = 3/4 col.

Warning:

Rendeltetésszerű használat

Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.
Csak sík és tiszta felületen használja.
Ipari használatra.
Csak zárt helyiségekben használja.
Csak munkadarabok befogásához használja.
Nyers vagy félig megmunkált állapotú munkadarabok befogásához.
Ne használja robbanásveszélyes területeken.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
Ne szereljen fel olyan alkotóelemeket, melyek nem felelnek meg a specifikációknak.
Ne végezzen önhatalmú átalakítást.
Csak eredeti pót- és kopó alkatrészeket használjon.
Ne működtesse az üzemi paramétereken kívül.

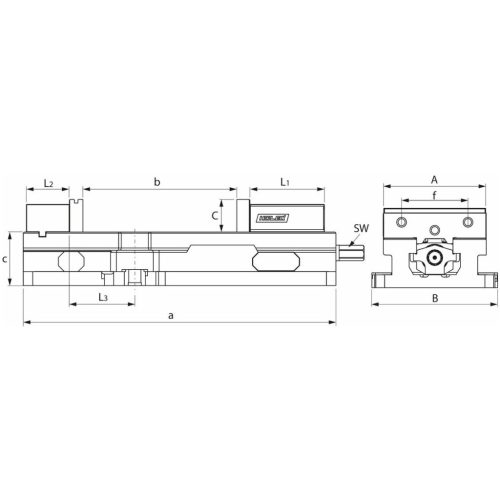

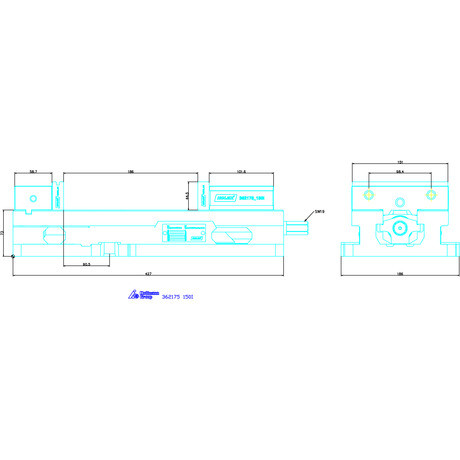

Paraméterek:
Típus	coll
Befogási tartomány b	0 mm - 232 mm
Szorítóerő	36 kN
Alaptest magassága c +/- 0,012	73 mm
Pofamagasság C	44,5 mm
Pofaszélesség A	151 mm
Alaptest hossza a	427 mm
Alaptest szélesség B	186 mm
L1	101,6 mm
L2	58,7 mm
L3	90,5 mm
Furattávolság f	98,4 mm
Kulcsnyílás SW	3/4 coll
Színkódok a megfelelő tartozékokhoz	NC-HOLEX
Gyorsállítás	nem
Cserélhető pofák	igen
Termék fajtája	Gépsatu

Holex Telepített gépsatu 150I
