Kivitel:

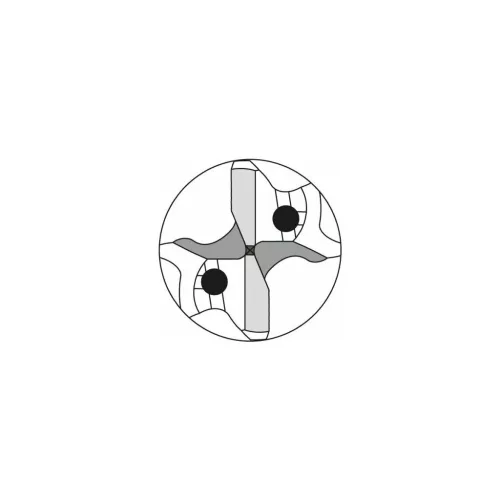

Tűréssel rendelkező furatok készítéséhez acélban vagy rövid forgácsú anyagokban. Megbízható teljes megmunkálás külön központosítás és rákövetkező dörzsárazási folyamat nélkül. Lényegesen jobb önközpontosítás a plusz piramis csúcsnak köszönhetően az elkészített furat optimális körkörössége és tűréstartása érdekében. Két fúróél és négy dörzsár él a furat falának igényes felületminősége érdekében.
Tűrésadatok:
H7: H7 furattűréshez készült kivitel.
+/− 0,003 mm: A D_C névleges ⌀ gyártási- vagy vágóél tűrése.

Figyelem:

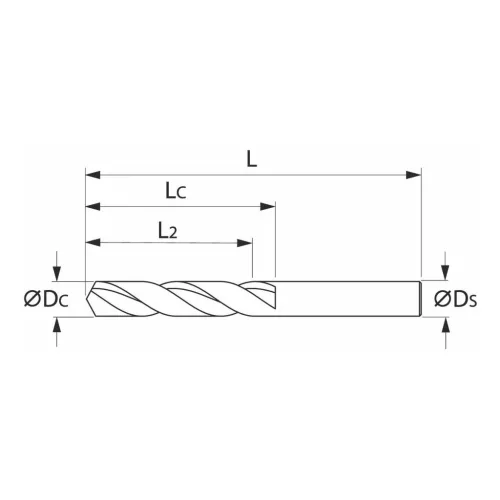

Forgácshorony hossza L_C = L₂ + 1,5 × D_C.
A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 122797 + 129100HB számmal rendelje meg.
HE alak: a 122797 + 129100HE számmal rendelje meg.

Paraméterek:

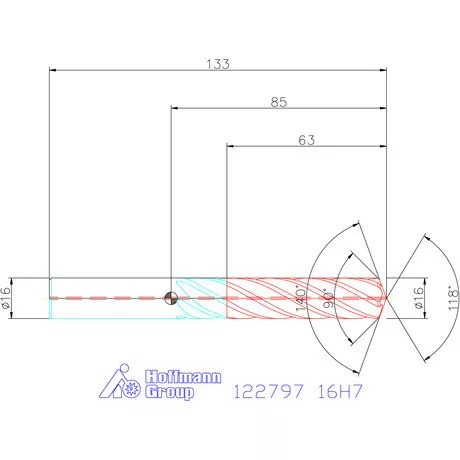

Névleges ⌀ DC	16 mm
Tűrés	H7
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Kivitel	5×D
Vágóélek száma Z	2
Csúcsszög	140 fok
Ajánlott Maximális furatmélység L2	59 mm
Szár	DIN 6535 HA, h6
Belső hűtés	Igen, 25 bar-ral
Semi-Standard	igen
Forgácshorony hossza Lc	83 mm
Teljes hossz L	133 mm
Szár ⌀ Ds	16 mm
Előtolás f acélban < 900 N/mm2	0,3 mm/ford.
Színes gyűrű	zöld
Termék fajtája	Csigafúró

VHM fúró-dörzsár piramis csúccsal DIN 6535 HA 16H7 mm
