Kivitel:

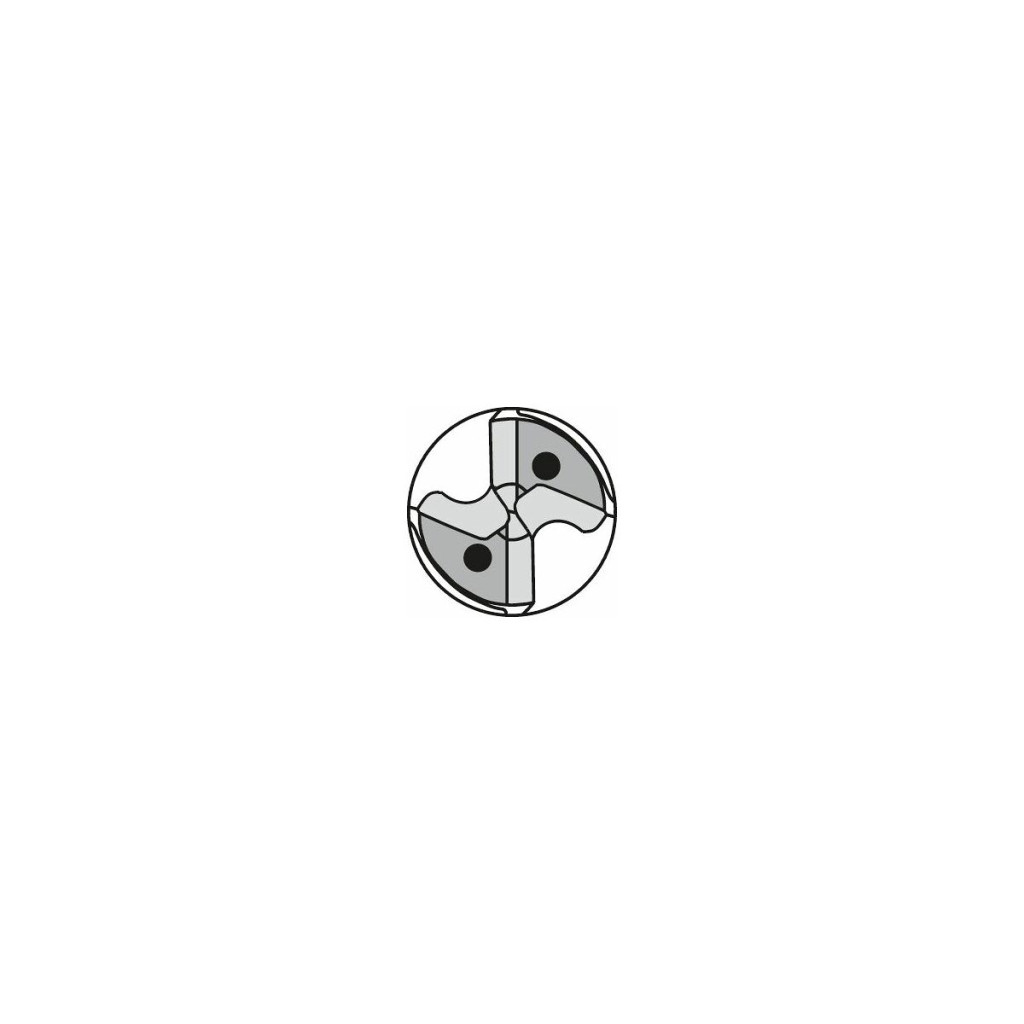

Speciális köszörülés 180°-os furatfenékkel rendelkező furatok létrehozásához. Csekély radiális erők max. 15°-os ferde felületek megfúrásakor is. Forgácshorony geometria optimális forgácselvezetéshez. 4 vezetőszalag a fúrónak a furatban való stabilizálásához.

Előny:

A 180° csúcsszög lehetővé teszi a fúrást és a lapos süllyesztést egy műveletben.

Ajánlás:

A tömör keményfém 180°-os fúró nagy folyamatbiztonságú alkalmazásához kötelezően szükséges:

Sík felület megfúrásakor 1×D vezetőfurat létrehozása a 122736 sz. vezetőfúróval.
Ferde felületek megfúrásakor max. 15°-ig: csökkentse az f előtolást a megadott értékek 25%-ára. A megfúrást követően a normál előtolási érték alkalmazható.

Figyelem:

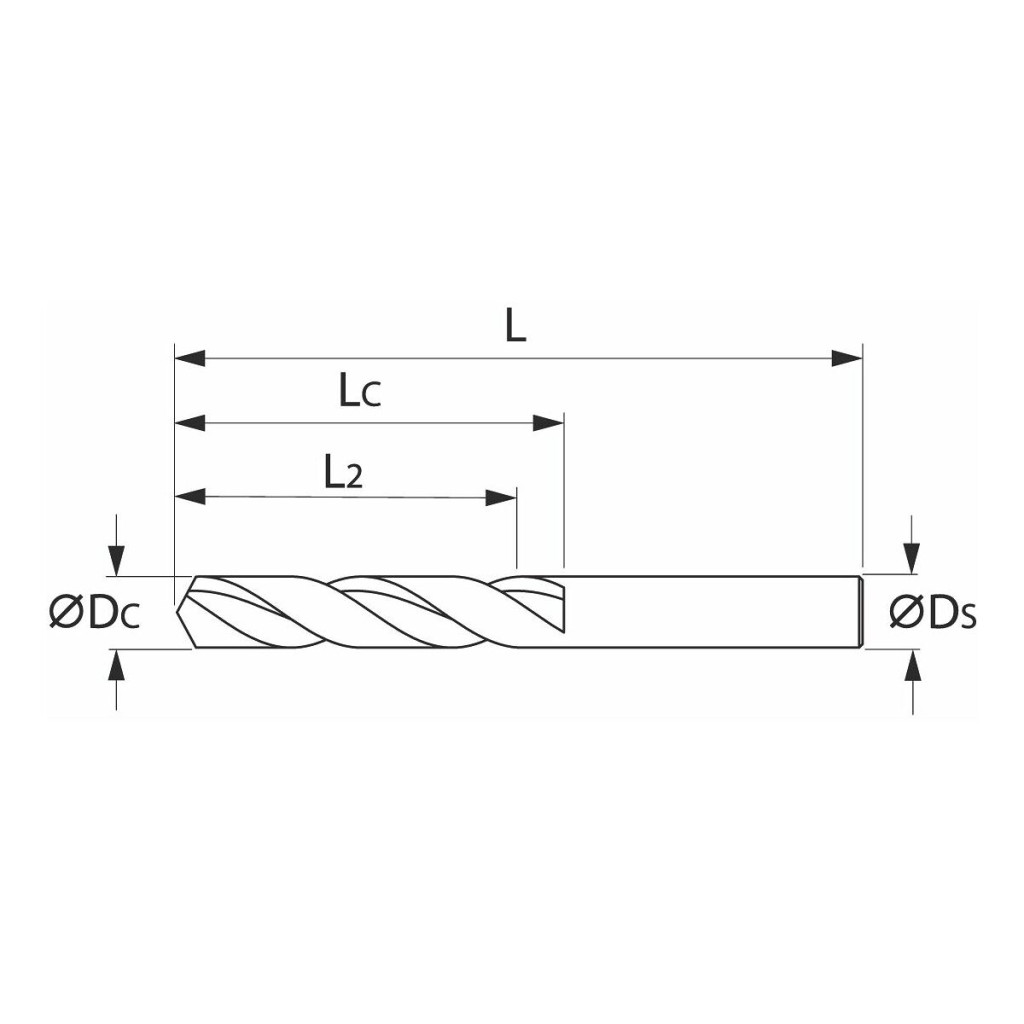

Forgácshorony hossza L_C = L₂ + 1,5 × D_C.
A HB és HE alak a HA kivitellel azonos áron szállítható.
HB alak: a 122793 + 129100HB számmal rendelje meg.
HE alak: a 122793 + 129100HE számmal rendelje meg.
180° VHM fúró alumínium megmunkálásához külön ajánlatkérésre szállítható.
Nem csak DIN974-1 szerinti hengeres fejű csavarokhoz készült süllyesztésekhez alkalmas.

Paraméterek:
Névleges ⌀ DC	14,5 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Kivitel	5×D
Tűrés névleges ⌀	m7
Vágóélek száma Z	2
Csúcsszög	180 fok
Ajánlott Maximális furatmélység L2	59,3 mm
Szár	DIN 6535 HA, h6
Fúrási felhasználás	Íves korlátozottan; Keresztfúrás korlátozottan; Ferde megfúrás korlátozottan
Belső hűtés	Igen, 25 bar-ral
Vezetőfúró szükséges	Igen, vezetőfúró
Semi-Standard	igen

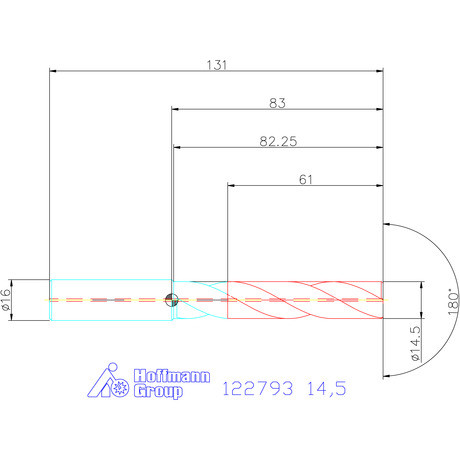

Forgácshorony hossza Lc	81 mm
Teljes hossz L	131 mm
Szár ⌀ Ds	16 mm
Szártűrés	h6
Előtolás f acélban < 900 N/mm2	0,16 mm/ford.
Színes gyűrű	zöld
Termék fajtája	Csigafúró

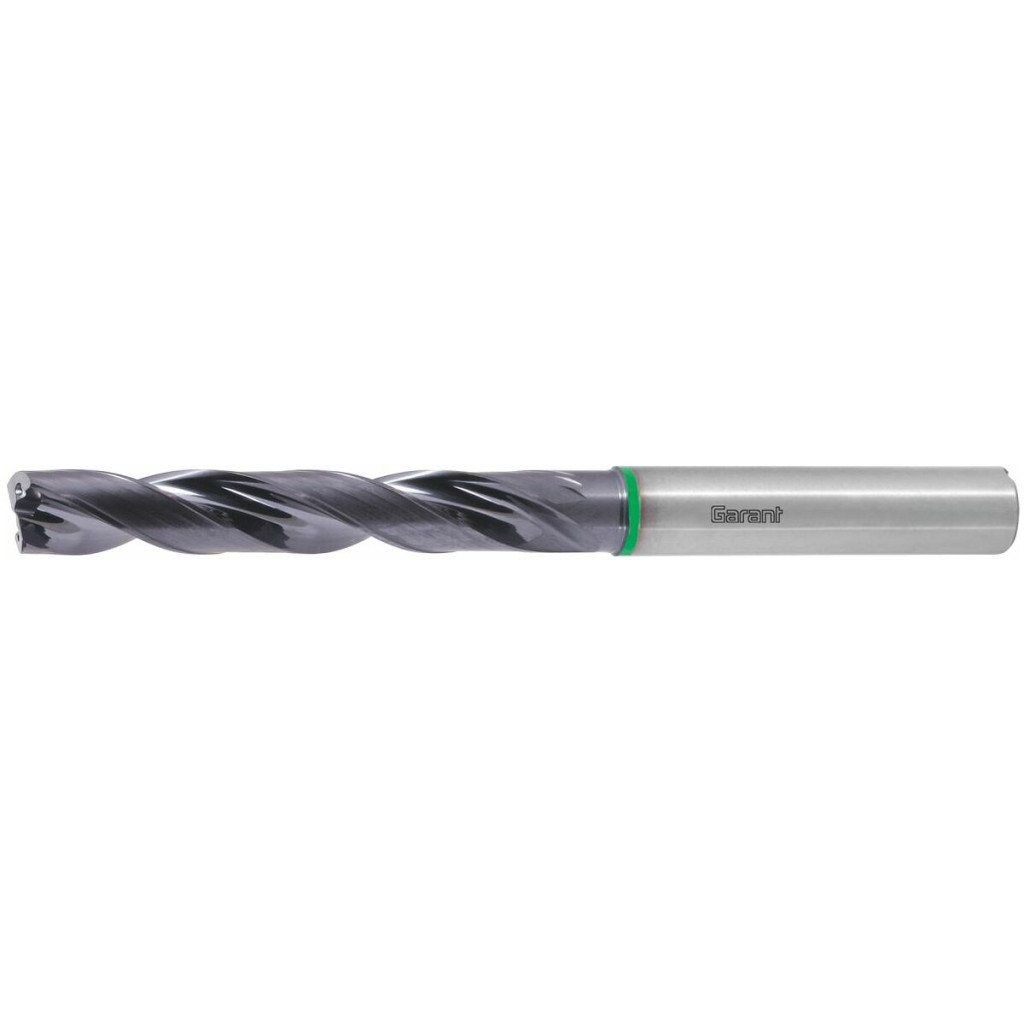

VHM fúró, hengeres szárral DIN 6535 HA 180° 14,5 mm
