Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.

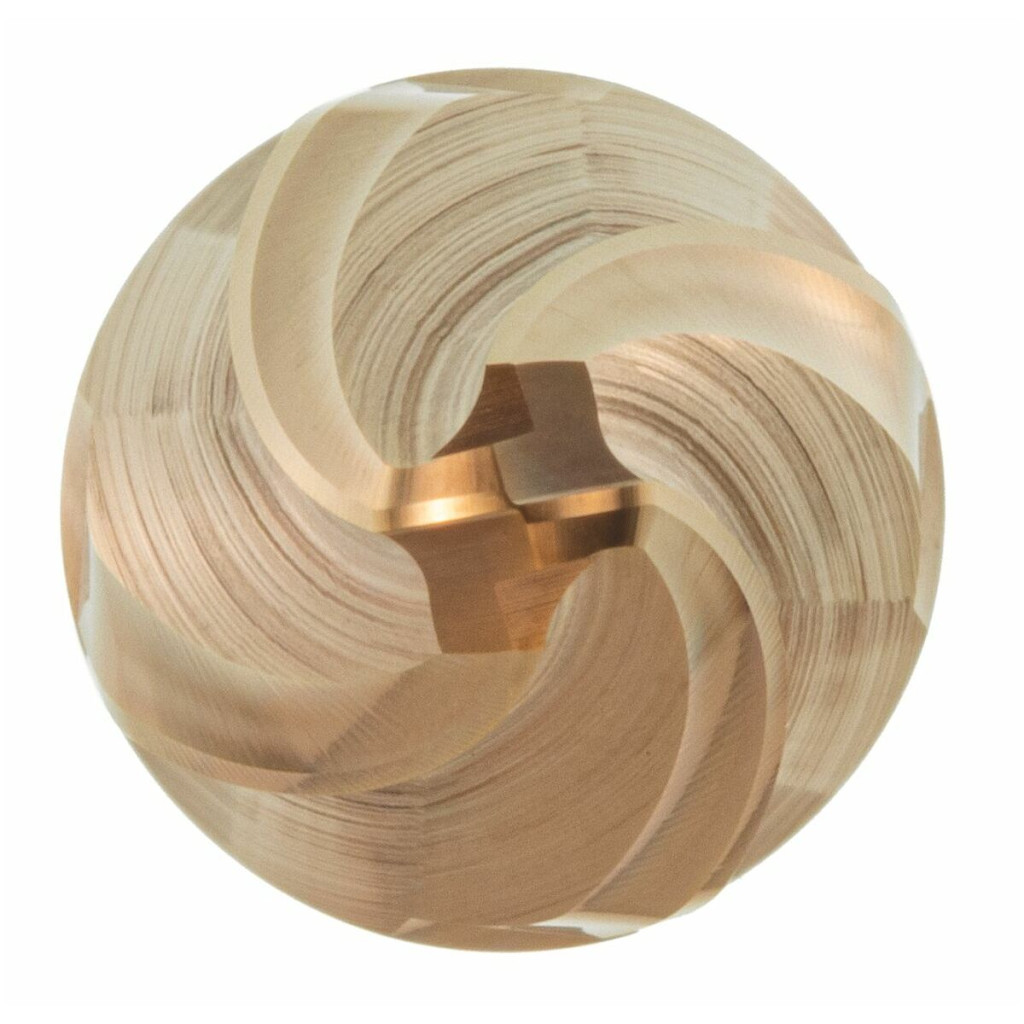

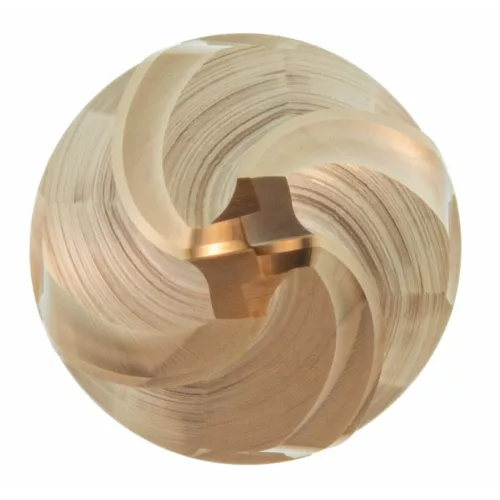

A homlokvágóél geometria olyan kialakítású, hogy a forgácsoknak, különösen a homlokrádiusz használatakor optimális legyen formájuk és az elvezetésük. A vágóélek száma ebből a célból az effektív homlokvágóélek számára csökken.
Innovatív bevonat koncepció edzett anyagok megmunkálásához.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!
Falak megmunkáláshoz és zavaró megfogóelemek elkerüléséhez.
A 207527 sz. utódterméke.

Paraméterek:

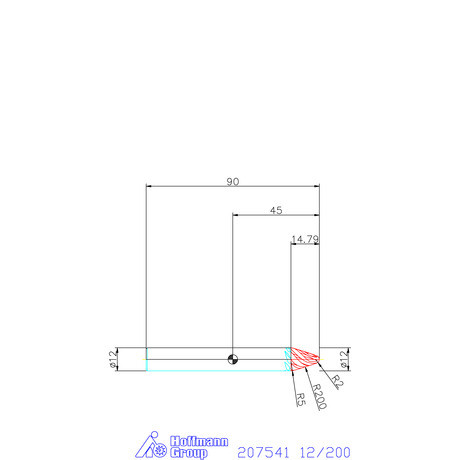

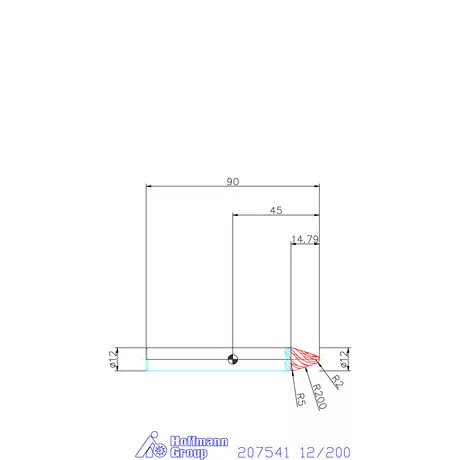

Vágóél ⌀ DC	12 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	6
Spirálszög	30 fok
Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D másolómarásnál; 0,05×D másolómarásnál
Szár	DIN 6535 HA, h6-tal
Belső hűtés	nem
Forgácsolási stratégia	PPC
Élhossz Lc	14,5 mm
Hatósugár R2	200 mm
Vágóél rádiusz R1	2 mm
Teljes hossz L	90 mm
Szár ⌀ Ds	12 mm
Előtolás fz szélezéshez acélban < 60 HRC	0,035 mm
Előtolás fz másolómaráshoz < 60 HRC acélban	0,04 mm
Színes gyűrű	piros
Termék fajtája	Teljes rádiusz- és gömbvégű maró

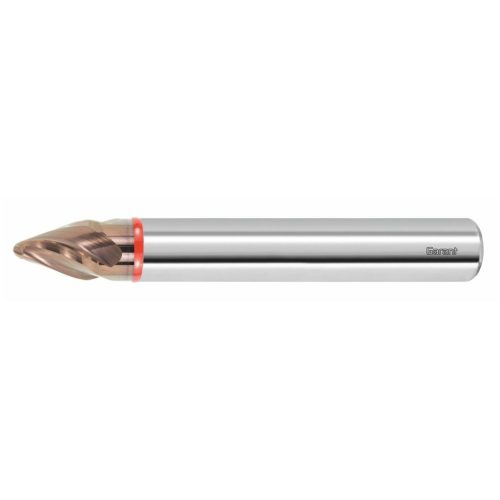

Garant VHM parabolikus maró, kúpos alak α/2 = 18° PPC 12/200 mm
