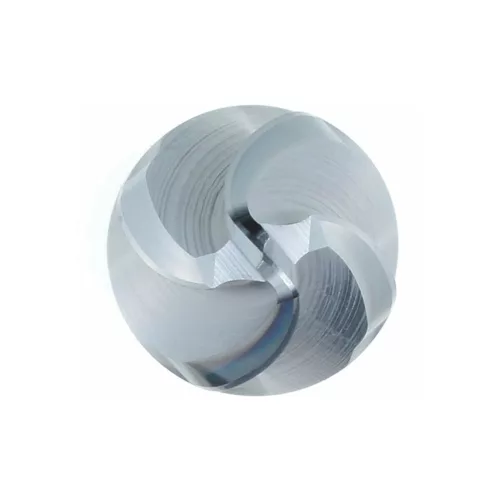

VHM parabolikus maró, kúpos alak α/2=18° PPC 6/250 mm

Csomagajánlatok

Részletek

Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.
A homlokvágóél geometria olyan kialakítású, hogy a forgácsoknak, különösen a homlokrádiusz használatakor optimális legyen formájuk és az elvezetésük. A vágóélek száma ebből a célból az effektív homlokvágóélek számára csökken.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

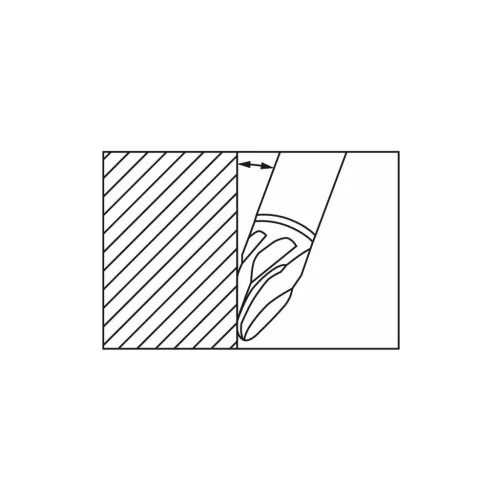

Falak megmunkáláshoz és zavaró megfogóelemek elkerüléséhez.
Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!

Paraméterek:
Vágóél ⌀ DC	6 mm
Bevonat	DLC
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	4
Spirálszög	30 fok
Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D másolómarásnál; 0,05×D szélezésnél
Szár	DIN 6535 HA, h6-tal
Belső hűtés	nem
Forgácsolási stratégia	PPC

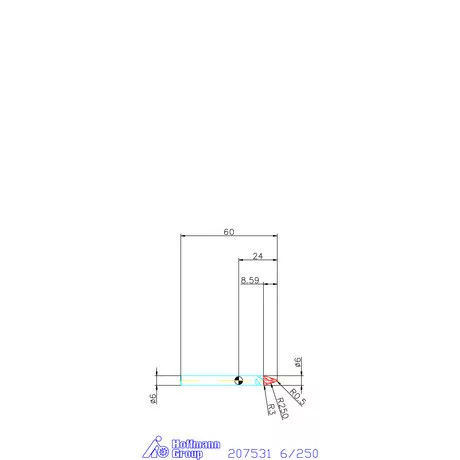

Élhossz Lc	8 mm
Hatósugár R2	250 mm
Vágóél rádiusz R1	0,5 mm
Teljes hossz L	60 mm
Szár ⌀ Ds	6 mm
Előtolás fz szélezéshez rövid forgácsú alumíniumban	0,04 mm
Előtolás fz másolómaráshoz rövid forgácsú alumíniumban	0,05 mm
Színes gyűrű	sárga
Termék fajtája	Teljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

207531 6/250

Címke:

207531 6/250, VHM parabolikus maró, kúpos alak α/2=18° PPC 6/250 mm

Tömeg:

27 g/db
