VHM parabolikus maró, tompa kúpos alak α/2 = 72° PPC 12/100 mm

Csomagajánlatok

Részletek

Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.
Innovatív bevonat koncepció edzett anyagok megmunkálásához.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

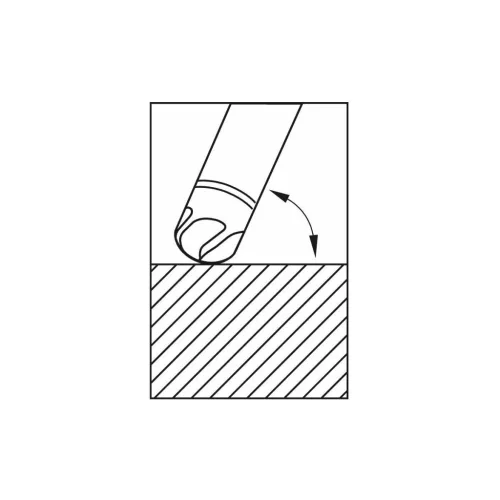

Alapfelületek megmunkáláshoz és zavaró megfogóelemek elkerüléséhez.
Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!
A 207556 sz. utódterméke.

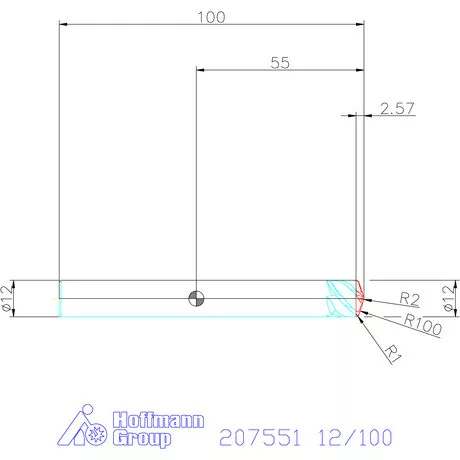

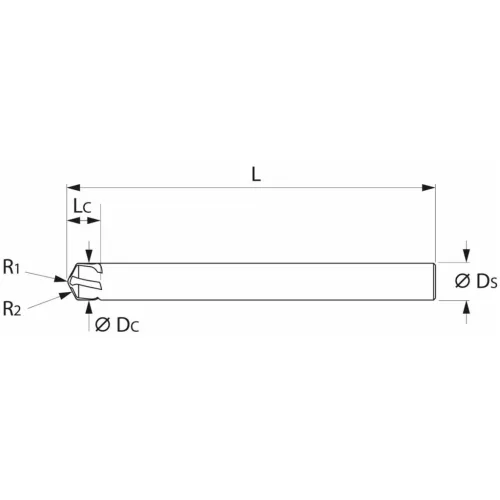

Paraméterek:
Vágóél ⌀ DC	12 mm
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	5
Spirálszög	30 fok
Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D szélezésnél; 0,05×D szélezésnél
Szár	DIN 6535 HA, h6-tal
Belső hűtés	nem
Forgácsolási stratégia	PPC
Élhossz Lc	2,5 mm
Hatósugár R2	100 mm
Vágóél rádiusz R1	2 mm
Teljes hossz L	100 mm
Szár ⌀ Ds	12 mm
Előtolás fz szélezéshez acélban < 60 HRC	0,035 mm
Előtolás fz másolómaráshoz < 60 HRC acélban	0,04 mm
Színes gyűrű	sárga
Termék fajtája	Teljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

207551 12/100

Címke:

207551 12/100, VHM parabolikus maró, tompa kúpos alak α/2 = 72° PPC 12/100 mm

Tömeg:

166 g/db
