VHM parabolikus maró, tompa kúpos alak α/2 = 81° PPC 8/180 mm

Csomagajánlatok

Részletek

Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!
Alapfelületek megmunkáláshoz és zavaró megfogóelemek elkerüléséhez.

Paraméterek:

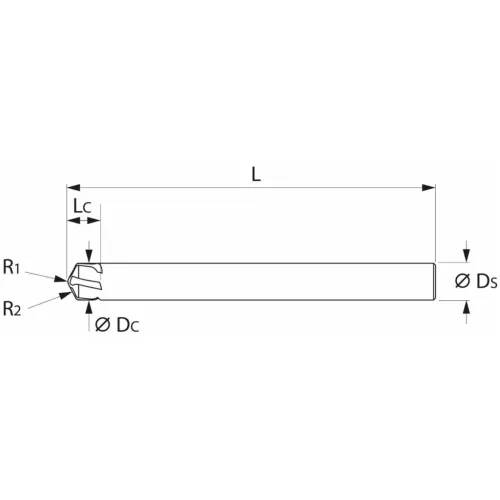

Vágóél ⌀ DC	8 mm
Bevonat	DLC
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	3
Spirálszög	30 fok

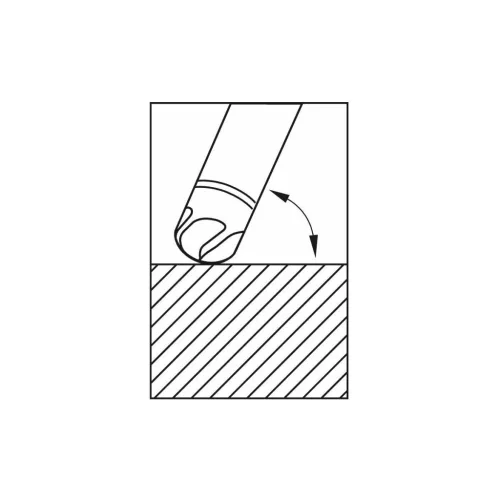

Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D szélezésnél; 0,05×D szélezésnél
Szár	DIN 6535 HA, h6-tal
Belső hűtés	nem
Forgácsolási stratégia	PPC

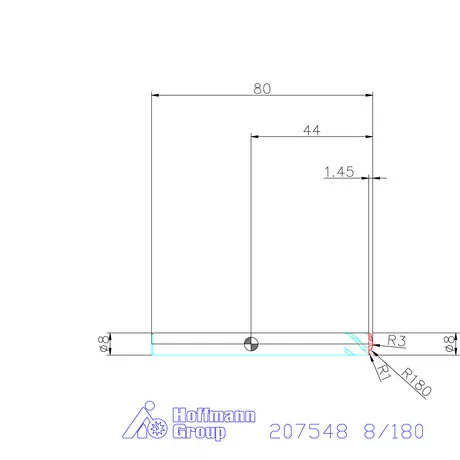

Élhossz Lc	1,4 mm
Hatósugár R2	180 mm
Vágóél rádiusz R1	3 mm
Teljes hossz L	80 mm
Szár ⌀ Ds	8 mm
Előtolás fz szélezéshez rövid forgácsú alumíniumban	0,055 mm
Előtolás fz másolómaráshoz rövid forgácsú alumíniumban	0,065 mm
Színes gyűrű	sárga
Termék fajtája	Teljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

207548 8/180

Címke:

207548 8/180, VHM parabolikus maró, tompa kúpos alak α/2 = 81° PPC 8/180 mm

Tömeg:

65 g/db

Kérdés, kérés a termékkel kapcsolatban
