Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Bruttó ár 33 763 Ft/db
(Nettó ár 26 585 Ft/db)

Garant VHM rádiusz másolómaró 1,5X4 mm

Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Garant VHM rádiusz másolómaró 1,5X4 mm
Bruttó ár 33 763 Ft/db
(Nettó ár 26 585 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Garant
Kedvezmény rendszer:
A termékhez pont és kupon kedvezmény is igénybe vehető
Mennyiségi kedvezmény:
3  db
3
32 750 Ft/db
10  db
5
32 075 Ft/db
Méret:
0.1
0.2
0.3
0.4
0.5
0.6
0.8
1.2
1.5
1.8
1
2.5
2
3
Méret 2:
10 mm
12 mm
15 mm
16 mm
20 mm
25 mm
3 mm
30 mm
4 mm
6 mm
8 mm
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 1 688 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Kivitel:

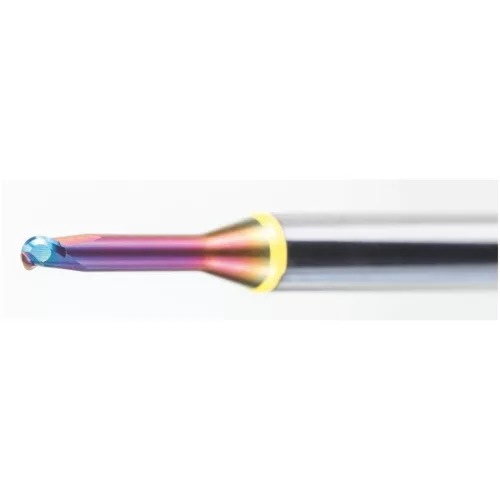

Továbbfejlesztett DLC sp2 bevonattal. A teljesítménnyel és a pontossággal szembeni maximális igényekhez alumínium anyagoknál. Az extrém szoros tűrések maximális pontosságot eredményeznek. Duplán hátraköszörült 2 élszalagos üreges beköszörülés.
Tűrések:
  • Vágóél-rádiusz: Rádiuszkontúr = 0 / -0,005mm.
  • Nyak ⌀: D1 = 0 / -0,01 mm.

Átmérőcsökkentési szög α=16°.

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon ap csökkentést!
Értékek:
Másolás: ap = 0,25×D×ap korr
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe!
Pl.: vf = 18000 [1/min]× fz [mm/fog]× z

Paraméterek:

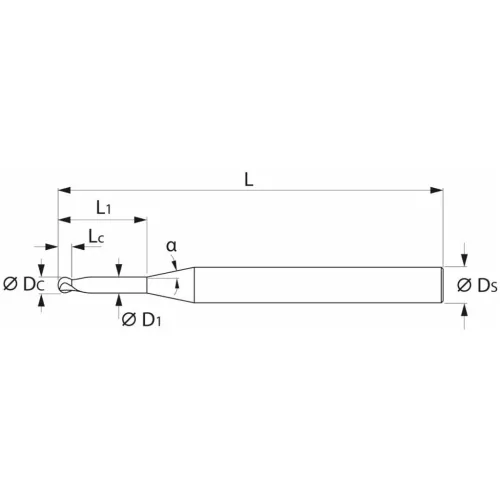

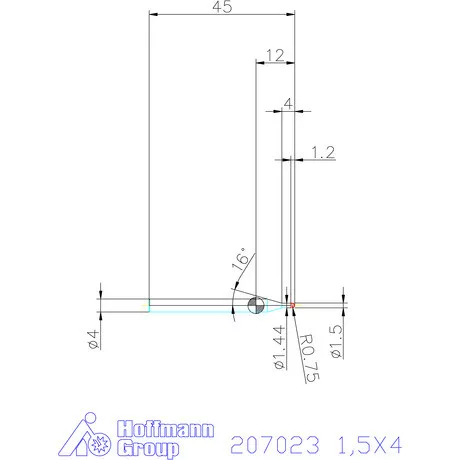

Vágóél ⌀ DC1,5 mm
BevonatDLC
SzerszámanyagVHM
SzabványGyári szabvány
TípusW
Tűrés névleges ⌀0 / −0,005
Fogak száma Z2
Spirálszög30 fok
Fogásvételi irányVízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél0,05×D másolómarásnál
SzárDIN 6535 HA, h5-tel
Belső hűtésnem
Élhossz Lc1,2 mm
Vágóél rádiusz R10,75 mm
Kinyúlási hossz L1 nyakrésszel4 mm
Nyak ⌀ D11,44 mm
Teljes hossz L45 mm
Szár ⌀ Ds4 mm
Előtolás fz másolómaráshoz alu öntvényben0,03 mm
Korrektúra tényező ap korr1
Színes gyűrűsárga

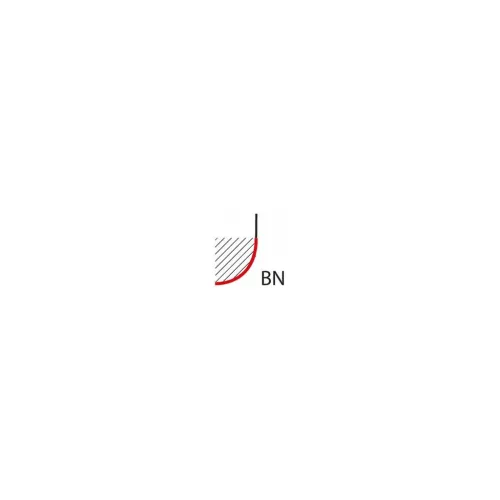

Termék fajtájaTeljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Gyártói Cikkszám:
207023 1,5X4
Címke:
207023 1, 5X4, VHM rádiusz másolómaró 1, 5X4 mm
Tömeg:
12 g/db
