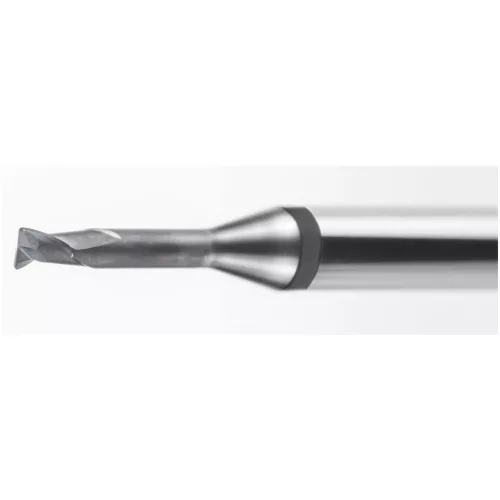

Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Bruttó ár 43 969 Ft/db
(Nettó ár 34 621 Ft/db)

Garant VHM tóruszmaró R 1 0,5 3X15 mm

Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Bruttó ár 43 969 Ft/db
(Nettó ár 34 621 Ft/db)
Várható kiszállítási idő :
5-15 munkanap
Márka:
Garant
Kedvezmény rendszer :
A termékhez pontkedvezmény nem vehető igénybe
Gyártói Cikkszám:
209731 3X15
Mennyiségi kedvezmény:
10  db
3
42 650 Ft/db
20  db
5
41 770 Ft/db
Méret Méret:
1.5
1.6
2.5
2
3
Méret 2 Méret 2:
15 mm
20 mm
25 mm
30 mm
40 mm
50 mm
60 mm
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 2 198 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Kivitel:

sp3 kristályos gyémántbevonattal. Szálerősítéses kompozit anyagoknál, szén- és üvegszálas műanyagoknál és grafitnál a teljesítménnyel és precizitással szembeni maximális követelményekhez. A különösen szűk tűrések biztosítják a maximális pontosságot. Duplán hátraköszörült két élszalagos üreges beköszörülés. Átmérőcsökkentési szög α=16°.
Tűrések:
  • Vágóél-rádiusz: R1 = ±0,0025mm
  • Nyak ⌀: D1 = 0 / -0,01 mm

Figyelem:

A szerszám növekvő kinyúlási hossza esetén alkalmazzon ap csökkentést!
Értékek:
Másolás: ap = 0,10×D×ap korr
Oldalazás: ap = 0,20×D×ap korr
A vf előtoló sebesség kiszámításához kérjük a gép ténylegesen alkalmazott (leggyakrabban a maximális) fordulatszámát vegye figyelembe!
Pl.: vf = 18000 [1/perc] × fz [mm/fog] × z

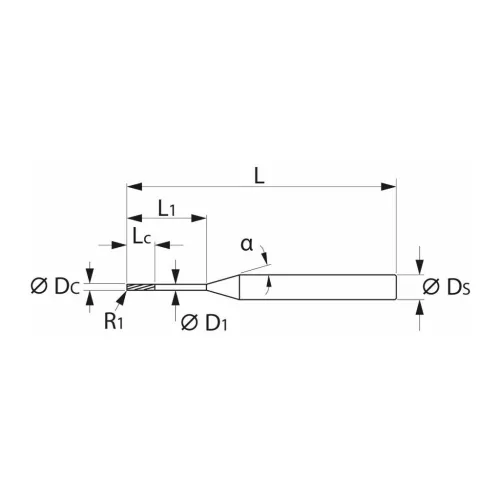

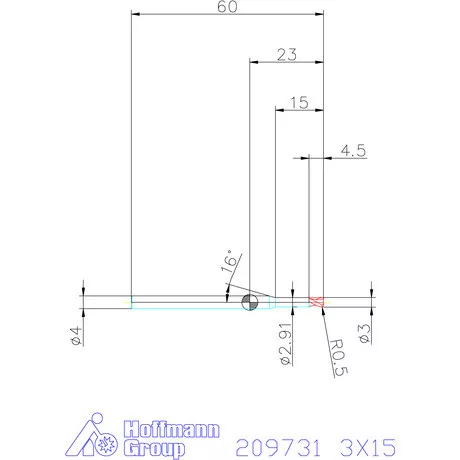

Paraméterek:
Vágóél ⌀ DC3 mm
BevonatGyémánt
SzerszámanyagVHM
SzabványGyári szabvány
Tűrés névleges ⌀0 / −0,005
Fogak száma Z2
Spirálszög30 fok
Fogásvételi irányVízszintes, ferde és függőleges
Fogásszélesség ae marási műveletnél0,5 × D oldalazásnál; 0,05×D másolómarásnál
SzárDIN 6535 HA, h5
Belső hűtésnem
Élhossz Lc4,5 mm
Vágóél rádiusz R10,5 mm
Kinyúlási hossz L1 nyakrésszel15 mm
Nyak ⌀ D12,91 mm
Teljes hossz L60 mm
Szár ⌀ Ds4 mm
Előtolás fz szélezéshez grafitban0,035 mm
Előtolás fz másolómaráshoz grafitban0,035 mm
Korrektúra tényező ap korr1
Színes gyűrűfekete
Termék fajtájaTóruszmaró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Címke:
209731 3X15, VHM tóruszmaró R<sub>1</sub> 0, 5 3X15 mm
Custom label:
Garant VHM tóruszmaró R 1 0,5 3X15 mm
Tömeg:
15 g/db
