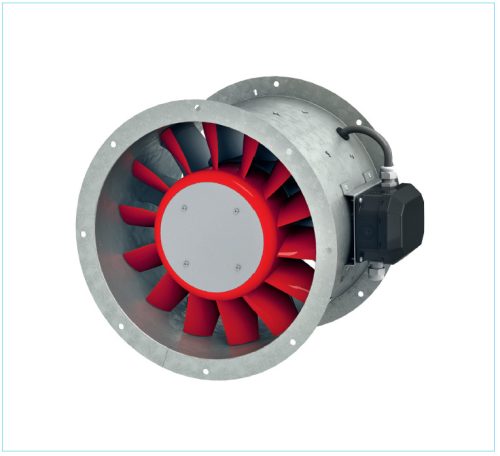

HELIOS AMW 250/2: Középnyomású axiális csőventilátor, ~1 fázis, 230V

Általános ismertető

Jellemzők

Az AMD/AMW egy axiális ventilátor sorozat, mely kompakt kivitelben képes kiváló teljesítménnyel szolgálni a méretéhez képest. Az új axiális járókerék, ami nyomásra és hatékonyságra van optimalizálva a lehető legjobb hatékonysági szinteket éri el, magas nyomás szintek mellett kiváló légszállítási sebességet kínál a rögzített vezető kerékkel együtt.

Ház

Cső alakú burkolat karimákkal mindkét oldalon egyaránt. DIN 24155 p. 3 integrált vezetőkerékkel és motortartóval ami horganyzott acélból készült. Csatlakozódoboz a cső külső oldalán.

Járókerék

Axiális járókerék műanyagból 14db térben hajlított lapáttal, valamint tökéletesen integrált áramlási geometria a járókerékben.Maximális nyomásvisszanyerés az innovatív vezetőkerékkel kombinálva, magas szintű hatékonyság, alacsony működési zajszint, magas korrózióállóság, alacsony vibrációjú működés a dinamikus kiegyensúlyozás révén, mely a DIN ISO 21940-11 szabvány szerint – minőségi fokozat 6.3-nak felel meg.

Hőfok működési tartomány

A standard változatot minimum -30°C-tól használható egészen +60 °C-ig. Igény szerint ez változatatható külön kérésre.

Meghajtás

Közvetlenül karbantartásmentes karimás motoron keresztül. Zárt kivitel IP54 típus. Alumínium burkolat hűtőbordákkal. Rádiózavar mentes, tömített golyóscsapágyak.
Kondenzvíz elvezető nyílásokkal kérésre és a telepítési módszert kell jelezni, a rendelés leadásakor. Tropizált tekercselés nedvességálló bevonat külön kérésre.

Vezérlés

„Aktuális fogyasztás szabályozási móddal” oszlopban fellelhető az Amper adat. A táblázat "sebesség-szabályozás" oszlopában fellelhetőek 5 fokozatú sebesség-szabályzó kiegészítők. A légszállítási adatok a jelleggörbén láthatóak különböző feszültségek mellett. Amennyiben frekvencia váltó nélküli használatról van szó ez esetben ezt külön felkell tüntetni rendeléskor. Ez esetben változtatni kell a ventilátor változatán, amely extra költségekhez vezet, amennyiben erre van szükség.

Elektromos csatlakozás

Szabványos csatlakozódobozzal(mely védelmi kategóriája IP55) a csatornán kívül.

Telepítés

Bármely pozícióban felszerelhető. A Kondenzvíz elvezető nyílások a motorban használattól függően külön kérésre lehetséges.

Motor-védelem

Minden típus hőérintkezőkkel van felszerelve. Ezeknek kell lenniük bekötve a motorvédelem megszakítóval (lásd a típustáblázatot) a hatékony motorvédelem érdekében.

Zajszint

Lásd a légszállítási jelleggörbét. A hangteljesítmény és hangnyomás 4 m távolságra szabad mező alatti működés mellett értendőek a kimeneti és bemeneti oldalon is.

Műszaki adatok

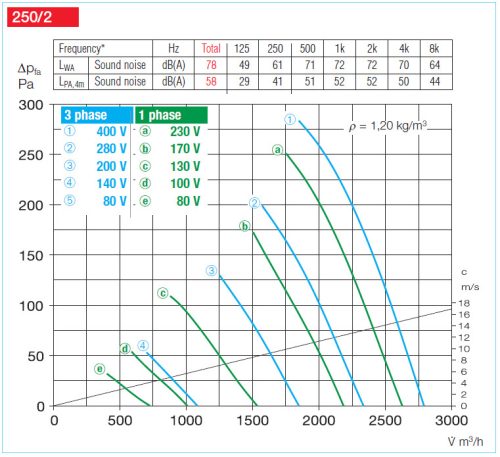

Jelleggörbe

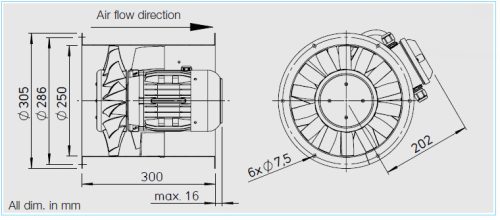

Méretrajz

Az értékek MM-ben vannak megadva!
