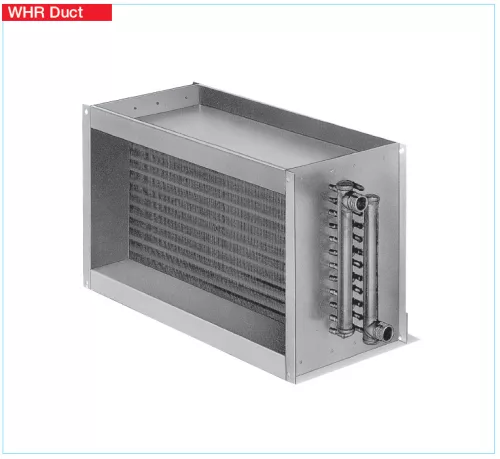

HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
Bruttó ár 200 220 Ft/db
(Nettó ár 157 654 Ft/db)

HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros

HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros
Bruttó ár 200 220 Ft/db
(Nettó ár 157 654 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Helios
Kedvezmény rendszer:
A termék árrése miatt semmilyen kedvezmény nem vehető igénybe
Csatlakozó méret (mm):
420X220
Mennyiségi kedvezmény:
3  db
3
194 214 Ft/db
10  db
5
190 209 Ft/db
Típus:
100
125
160
2/100/50
2/40/20
2/50/25-30
2/60/30-35
2/70/40
2/80/50
200
250
315
355
4/100/50
4/40/20
4/50/25-30
4/60/30-35
4/70/40
4/80/50
400
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 10 011 Ft

A kép csak illusztráció!
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Az alábbi terméket ajánljuk még kiegészítőként
Csomagajánlatok
Részletek

HELIOS WHR 4/40/20: Melegvizes fűtőkalorifer légcsatornába, négysoros

Általános ismertető

Az WHR-K típusú négyszögletes, karimás csatlakozású melegvizes fűtőelemek, légtechnikai rendszerekben a levegő előfűtésére (fagyvédelemre) és fűtésére használhatóak.

Horganyzott acéllemez ház, a megfelelő hőátadást, rézcsövekből álló, nagyfelületű hőcserélő biztosítja.

Maximális üzemi értékek: vízoldalon 100°C , nyomás 8 bar.

Menetes vízoldali csatlakozások.

Telepítés

Amennyiben a fűtendő levegő szennyeződést tartalmaz akkor javasolt a rendszerbe levegőszűrőt beépíteni, amely megvédi a fűtőelemet az elszennyeződéstől.

A kiválasztás során figyelembe kell venni a fűtőelem által okozott nyomásveszteséget.

A ventilátor és a fűtőelem közé legalább 1 m hosszúságú csővezeték kell helyezni.

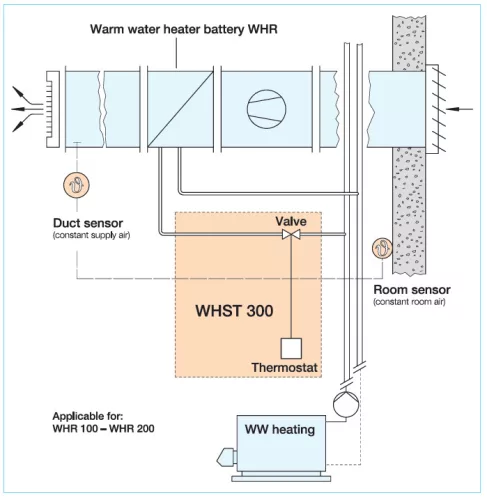

A melegvizes fűtőelem vezérléséhez szükség van még a WHS HE típusú hidraulikai modulra mely 1 db helyiséghőmérséklet érzékelőt és 2 db csatorna hőmérséklet érzékelőt tartalmaz. A WHS HE külön rendelendő nem tartozéka a kalorifernek.

Műszaki adatok

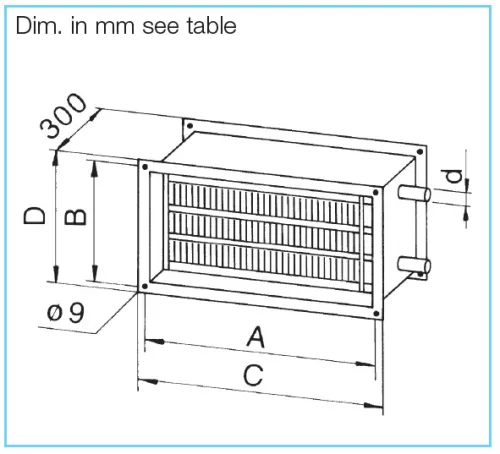

Méretrajz

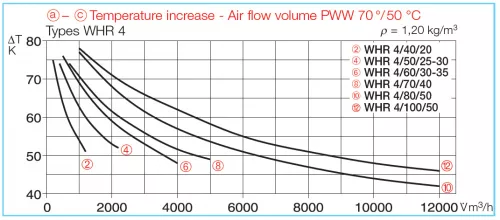

Hőmérséklet-növekedés Jelleggörbe

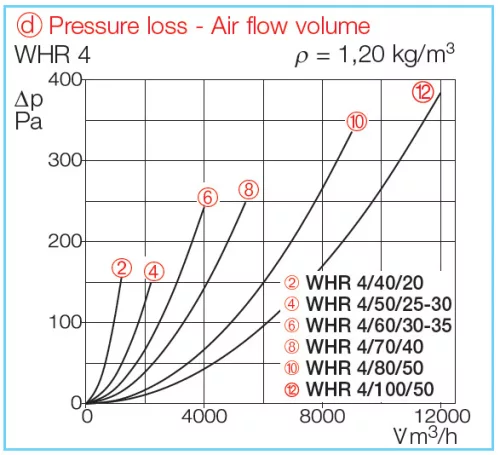

Nyomásveszteségi Jelleggörbe


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Műszaki adatlap:
Műszaki adatlap
Gépkönyv, használati útmutató:
Használati útmutató
Méretrajz:
Méretrajz
Tervezői anyagok:
Tervezői anyagok (3D)
Tervezői anyagok (2):
Tervezői anyagok (CAD)
Gyártói Cikkszám:
H00008783
Teljesítmény (W):
22000
A méret (mm):
420
B méret (mm):
220
C méret (mm):
450
D méret (mm):
250
Hőmérséklet Emelkedés (levegő Oldalon) 60/40 Esetén (°C):
29
Hőmérséklet Emelkedés (levegő Oldalon) 90/70 Esetén (°C):
51
Illeszkedő Hőmérséklet Szabályzó:
WHS HE
Méretezési Térfogatáram (m3/h):
1200
Méretezési Vízmennyiség (l/h):
980
Teljesítmény (levegő Oldali) 60/40 Esetén (kW):
12.6
Teljesítmény (levegő Oldali) 90/70 Esetén (kW):
22
Típus:
WHR 4/40/20
Vízoldali Nyomásveszteség (Pa):
7
Vízoldali csatlakozó:
3/4
Tömeg:
7,3 kg/db
A befújt levegő fűtéséhez, hűtéséhez szükséges hőigény meghatározása
