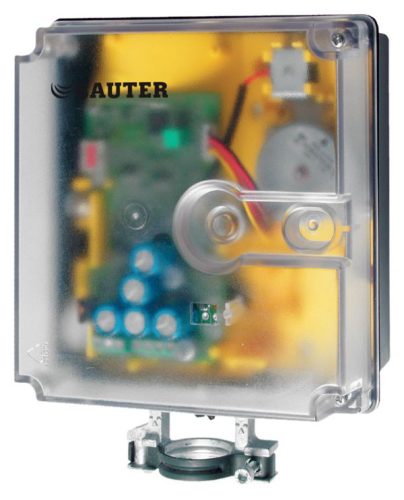

Sauter Szelepmozgató SUT rugó-visszatérítéses, 500 N, 60/120 s, 24 V~, NO

Csomagajánlatok

Részletek

Szelepmozgató SUT rugó-visszatérítéses

• 2- és 3-járatú, belső menetes szelepekhez (VUN/BUN, VUD/BUD, VUE/BUE sorozat)
• 2- és 3-pont vezérléshez vagy folyamatos jelhez (0...10 V, 4...20 mA)
• Rugóvisszatérítés áramszünet vagy határkapcsoló aktiválása esetén
• Léptetőmotor SAUTER Universal Technology (SUT) vezérléssel és erőfüggő lekapcsolással
• Automatikus vezérlőjel felismerés (folyamatos vagy kapcsolt)
• Karakterisztika és futásidő állítása kódolókapcsolókkal
• Karakterisztika típusa választható: lineáris, kvadratikus, logaritmikus
• Működési irány csavaros sorkapcson keresztül állítható
• Karbantartásmentes hajtómű
• LED kijelző
• Csavaros sorkapcsos elektromos csatlakozás (max. 1.5 mm²)
• Kábelbemenet M20 × 1.5
• Szerelés: függőlegestől vízszintesig, fejjel lefelé nem

Paraméterek:
Tápfeszültség	24 V~, ±20%, 50...60 Hz
Teljesítményfelvétel	5 W, 8.4 VA (indításkor max. 30 VA, 1 s)
Motor futásideje	60/120 s
Rugó futásideje	18 s ±10%
Mozgatóerő	500 N
Löket	0...8 mm
Vezérlőjel 1	0...10 V, Ri = 100 kΩ
Vezérlőjel 2	4...20 mA, Ri = 50 Ω
Visszajelző kimenet	0...10 V, terhelés > 2.5 kΩ
Indulási feszültség U₀	0 vagy 10 V
Szabályozási tartomány ΔU	10 V
Kapcsolási tartomány Xsh	200 mV
Környezeti hőmérséklet	–10...55 °C
Környezeti páratartalom	95% rh, kondenzáció nélkül
Közeg max. hőmérséklet	100 °C
Súly	2.4 kg
Ház	Fekete alsórész, átlátszó fedél
Ház anyaga	Égésgátló műanyag
Fogaskerék és tartó	Nyomásöntött cink
Védettség	IP 54 (EN 60529)
Védelmi osztály	III (IEC 60730)
EMC szabványok	EN 61000-6-1/2/3/4
Szoftverosztály	A (EN 60730)
Működési mód	1 AA típus (200 ms, EN 60730)
Gépdirektíva	2006/42/EC (IIB melléklet szerint), EN 12100

Típusváltozatok:
AVF125SF132	Működtető orsó visszahúzott állásban
AVF125SF232	Működtető orsó kinyomott állásban

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

AVF125SF232

Címke:

Sauter Szelepmozgató SUT rugó-visszatérítéses, 500 N, 60/120 s, 24 V-, NO, AVF125SF232

Tömeg:

2,4 kg/db
