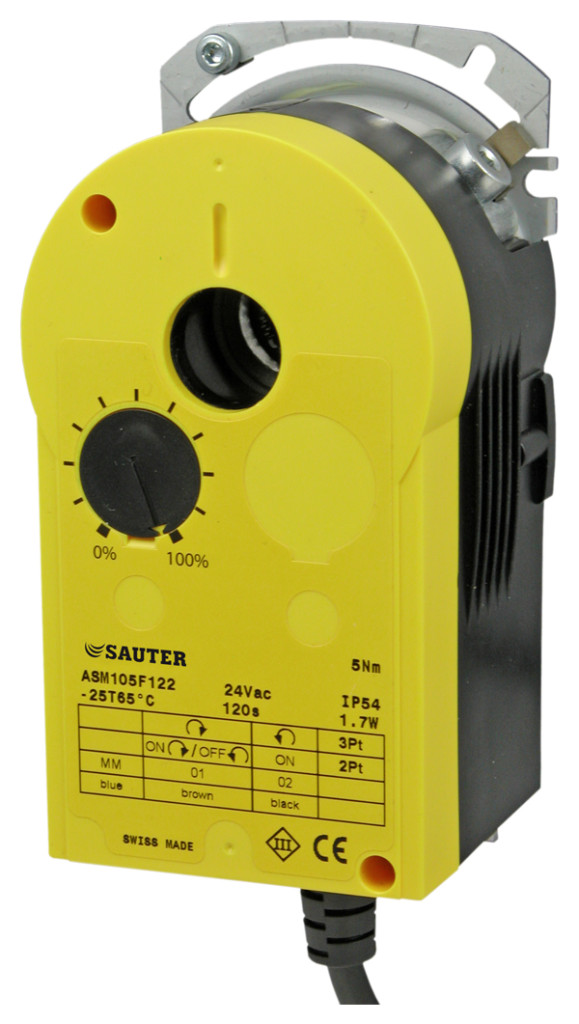

Sauter Nagysebességű csappantyúhajtómű SUT, 5 Nm, 3 s, 24 V~/=

Csomagajánlatok

Részletek

Nagysebességű csappantyúhajtómű SUT

• Kapcsolókimenetes (2- és 3-pontos) vagy folyamatos (0…10 V) szabályozókhoz
• Kefe nélküli motor elektronikus indítással és lekapcsolással
• Intelligens szögbeállítás
• Elektronikus erőfüggő lekapcsolás
• Forgásirány DIP kapcsolóval választható
• Impulzushossz-korrekció 3-pontos működésnél (indítási idő belső szabályozása)
• Önbeálló tengelyadapter
• A hajtómű kioldható kézi állításhoz és a csappantyú pozicionálásához
• Karbantartásmentes
• Szerelés: függőlegestől vízszintesig, nem függesztve

hőmérséklet

Paraméterek:
Tápfeszültség	24 V~ ±20%, 50…60 Hz / 24 V= +20%, -10%
Forgási szög	Max. 95°
Megengedett tengelyátmérő	Ø 8…16 mm, □ 6.5…12.5 mm
Tengely keménysége	Max. 300 HV
Zaj működés közben	< 49 dB(A)
Válaszidő	10 ms (elektronikusan kompenzált)
Pozicionáló vezérlőjel	0…10 V / 2…10 V, Ri = 100 kΩ; 0…20 mA / 4…20 mA, Ri = 500 Ω
Visszacsatolás	0…10 V; terhelés > 10 kΩ
Kiindulási pont U0/I0	0 vagy 10 V / 2 vagy 10 V / 0 vagy 20 mA / 4 vagy 20 mA
Szabályozási tartomány ΔU/ΔI	10 V / 20 mA
Kapcsolási tartomány Xsh	100 mV / 0.1 mA
Üzemi hőmérséklet	−20…55 °C
Tárolási és szállítási	−30…65 °C
Páratartalom	5…85% rh, kondenzáció nélkül
Méretek (sz × m × mé)	70 × 63 × 133 mm
Súly	0.7 kg
Ház színe	alsó rész fekete, felső rész sárga
Ház anyaga	lángálló műanyag
Tápkábel	1.2 m hosszú, 6 × 0.5 mm²
Védettség	IP54 (EN 60529)
Védelmi osztály	III (EN 60730)
CE megfelelőség	EMC 2014/30/EU: EN 61000-6-1, -6-2, -6-3, -6-4
UL és CAN megfelelés	(csak ASM105SF152U): UL 60730-1, UL 60730-2-14, CAN/CSA-E60730-1:02

Típusváltozatok:
ASM105SF152	5 Nm, 3 s, 6.0 W / 8.5 VA
ASM115SF152	10 Nm, 6 s, 6.5 W / 9.0 VA
ASM105SF152U	3 Nm, 3 s, 6.0 W / 8.5 VA

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

ASM105SF152

Címke:

Sauter Nagysebességű csappantyúhajtómű SUT, 5 Nm, 3 s, 24 V-/=, ASM105SF152

Tömeg:

700 g/db
