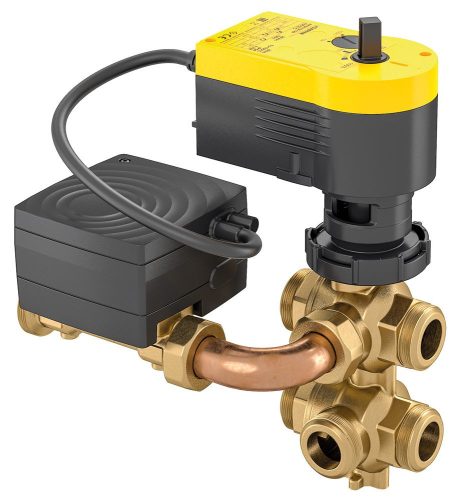

Sauter Dinamikus térfogatáram-szabályozó rendszer 6 utas golyóscsappal, DN 15, 0...1400 l/h, BACnet MS/TP

Csomagajánlatok

Részletek

Dinamikus térfogatáram-szabályozó rendszer 6‑utú golyóscsappal, eValveco

• Szabadalmaztatott nyomásfüggetlen változó térfogatáram‑szabályozás (EP 2307938)
• Beépített térfogatáram‑mérés visszacsatolással
• Könnyű integráció bármely BMS rendszerbe
• Vezérlője változó térfogatáram fűtési/hűtési üzemmódhoz
• Klímaplafonokhoz váltó funkcióval (4‑csöves rendszerek)
• Integráció BACnet MS/TP vagy Modbus/RTU (RS‑485 interfész)

Elektronikus tápellátás:
Tápfeszültség	24 VAC ±20 %, 50 Hz vagy 24 V= ±10 %
Folyamatos teljesítmény	3 W (4 VA)
Üresjárati fogyasztás	1.5 W (2 VA)
Csúcstartóáram	5 A ( 3 ms)

Bemenet és visszacsatolás:
Bemeneti jel Xs	0…10 V= (fűtési 0.5–4.5 V, hűtési 5.5–9.5 V), Ri ≥ 60 kΩ
Visszacsatoló jel Xi	0…10 V= (max. 2 mA), felbontás ≈100 mV

Térfogatáram‑szabályozás:
Beállítás	Analóg, Modbus/RTU vagy BACnet MS/TP
Érzékelő	TTM ultrahangos, mozgó alkatrészek nélkül
Pontosság	±3 %
Min. szabályozható áramlás	3 l/h
Üzemkész	3–5 perc bekapcsolás után

Szelep és aktuátor:
Névleges nyomás	PN 16
Max. Δp	2 bar
Közeg	Víz (glikolmentes), 5…90 °C
Szivárgás	0.001 % Kvs (DIN EN 60534‑4 III)
Zaj	30 dB(A)

Interfész:
Kommunikáció	Modbus/RTU vagy BACnet MS/TP, RS‑485 STP/FTP 9600–38400 baud
Vezeték nélküli	–

Felépítés:
Anyagok	CW617N golyóscsap, ABS/PP/ötvözött acél, EPDM, kerámia
Csatlakozások	DN15 G½"x5 + G¾"x1; DN25 G1"x6 male (ISO228/1)

Környezeti feltételek & engedélyek:
Üzemhőmérséklet	10…45 °C; közeg: 5…90 °C
Tárolás	−20…50 °C; max. 85% rh
Védettség	IP54 (vízszintesen)
Készülék magasság	≤2000 m
Tanúsítványok	EMC 2014/30/EU, PED 2014/68/EU II, MID 2014/32/EU

Típusok áttekintése	Kvs / Tömeg
UVC106MF015	DN 15 / 1.4 m³/h / 2.5 kg
UVC106BF015	DN 15 / 1.4 m³/h / 2.5 kg
UVC106MF025	DN 25 / 2.5 m³/h / 4 kg
UVC106BF025	DN 25 / 2.5 m³/h / 4 kg

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Címke:

Sauter Dinamikus térfogatáram-szabályozó rendszer 6 utas golyóscsappal, DN 15, 0...1400 l/h, BACnet, UVC106BF015

Custom label:

Sauter Dinamikus térfogatáram-szabályozó rendszer 6 utas golyóscsappal, DN 15, 0...1400 l/h, BACnet MS/TP

Tömeg:

2,5 kg/db
