Kivitel:

Maximális körfutási és pofacsere pontosság.
Hosszú élettartam maximális pontosság mellett.
Moduláris védőperselyes rendszer.
Nagyon rövid szerelési idők.
Tokmánytest betétedzett max. ⌀ 315 mm-ig.
Nagyméretű átmenő furat (E méret!).
Biztonsági csap a maximális kezelési biztonság érdekében.
Az alappofák kompatibilisek az „F“ rendszerű és „Duro“ rendszerű tokmányokkal.
Kis- és nagyméretű munkadarabok rugalmas befogása.
A legkisebb belső ⌀ is nagy pontossággal fogható be.

Kivitel - kép:

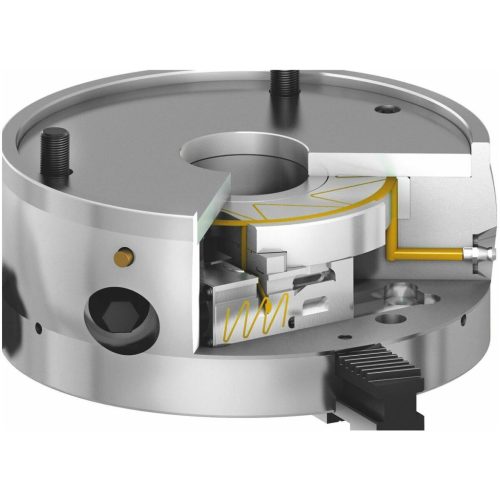

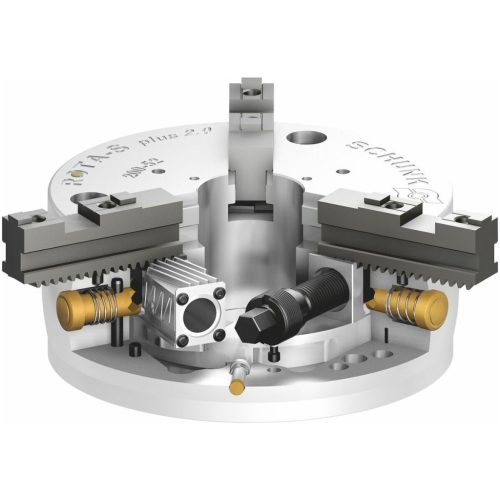

Edzett, rendkívül merev és polírozott tokmánytest.
Alappofa ferde fogazással.
Speciális forma szóróperemmel.
Nyomógomb pofacseréhez.
Pofabiztosítás (3-szoros − a 400 méret kivételével).
Rögzítő csap az alappofa előpozícionálásához.
Működtetés hatszög csatlakozással.

Felhasználás:

Hengeres központosító befogóval rendelkező gépekhez vagy karimás befogáshoz. Rögzítés csavarral elölről. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Alapanyag:

Teljes mértékben acélból készült, így magas fordulatszámokhoz alkalmas (lásd a táblázatot).

Tartalom:

Biztonsági szorítókulcs és 1 készlet rögzítőcsavar.
1 készlet osztás nélküli lépcsős pofa.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 313200 − 313350 sz.

Paraméterek:
Sorozat	ROTA-S plus
Szabvány	DIN 702-4
Típus	200
Befogási tartomány külső kemény rátétpofákkal	8 mm - 208 mm
Befogási tartomány belső kemény rátétpofákkal	72 mm - 224 mm
Szorítási út pofánként S	7 mm

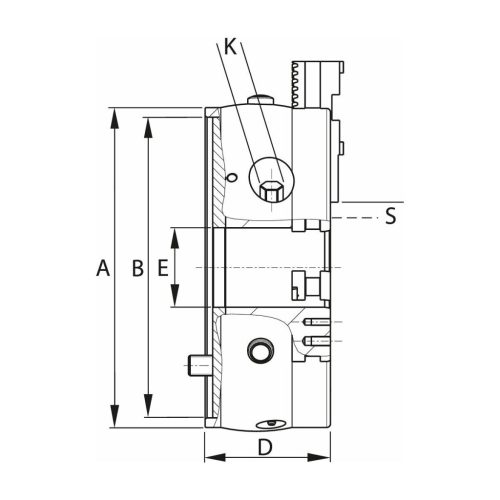

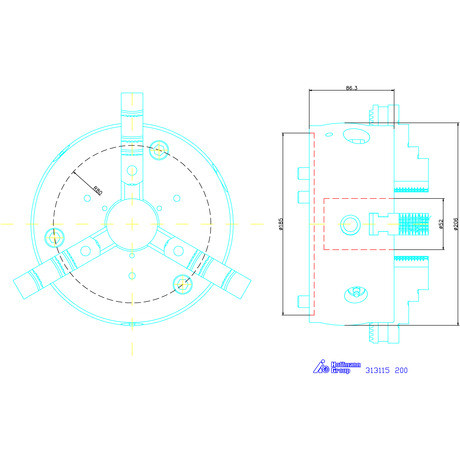

Külső ⌀ A	206 mm
Áteresztés E	52 mm
Tokmánymagasság D	86,3 mm
Központosító ⌀ B	185 mm
Belső hatszögkulcs K	12 mm
Súly	16,2 kg
Maximális fordulatszám	4 800 min-1
Színkódok a tartozékokhoz	Schunk ékrudas esztergatokmányok és pofák
Termék fajtája	Ékrudas tokmány

Schunk Ékrudas esztergatokmány ROTA-S-plus 2.0 osztás nélküli lépcsős pofákkal 200
