Kivitel:

Maximális körfutási és pofacsere pontosság.
Hosszú élettartam maximális pontosság mellett.
Moduláris védőperselyes rendszer.
Nagyon rövid szerelési idők.
Tokmánytest betétedzett max. ⌀ 315 mm-ig.
Nagyméretű átmenő furat (E méret!).
Biztonsági csap a maximális kezelési biztonság érdekében.
Az alappofák kompatibilisek az „F“ rendszerű és „Duro“ rendszerű tokmányokkal.
Kis- és nagyméretű munkadarabok rugalmas befogása.
A legkisebb belső ⌀ is nagy pontossággal fogható be.

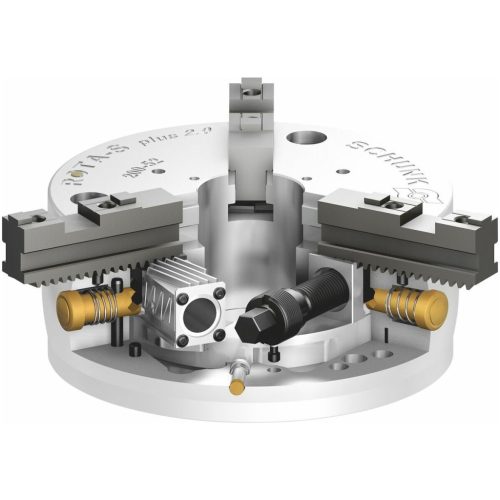

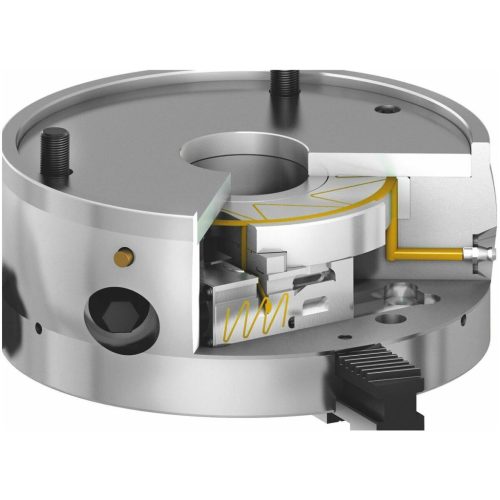

Kivitel - kép:

Edzett, rendkívül merev és polírozott tokmánytest.

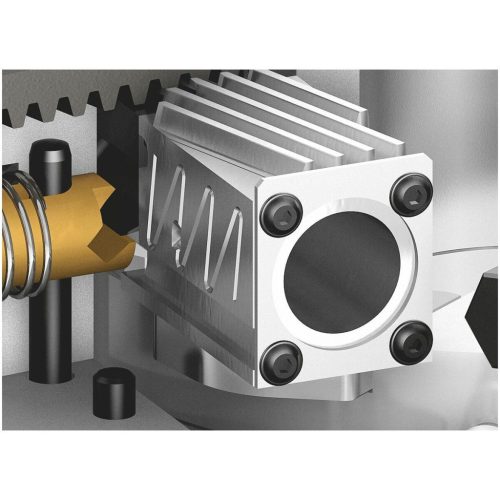

Alappofa ferde fogazással.
Speciális forma szóróperemmel.
Nyomógomb pofacseréhez.
Pofabiztosítás (3-szoros − a 400 méret kivételével).
Rögzítő csap az alappofa előpozícionálásához.
Működtetés hatszög csatlakozással.

Felhasználás:

Hengeres központosító befogóval rendelkező gépekhez vagy karimás befogáshoz. Rögzítés csavarral elölről. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Alapanyag:

Teljes mértékben acélból készült, így magas fordulatszámokhoz alkalmas (lásd a táblázatot).

Tartalom:

Biztonsági szorítókulcs és 1 készlet rögzítőcsavar.
1 készlet osztás nélküli lépcsős pofa.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 313200 − 313350 sz.

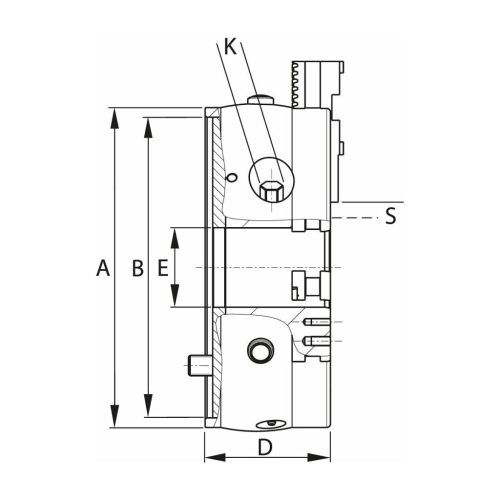

Paraméterek:
Sorozat	ROTA-S plus
Szabvány	DIN 702-4
Típus	315
Befogási tartomány külső kemény rátétpofákkal	14 mm - 333 mm
Befogási tartomány belső kemény rátétpofákkal	95 mm - 326 mm
Szorítási út pofánként S	9,9 mm
Külső ⌀ A	323 mm
Áteresztés E	92 mm
Tokmánymagasság D	117 mm
Központosító ⌀ B	300 mm
Belső hatszögkulcs K	16 mm
Súly	54,2 kg
Maximális fordulatszám	3 400 min-1
Színkódok a tartozékokhoz	Schunk ékrudas esztergatokmányok és pofák
Termék fajtája	Ékrudas tokmány

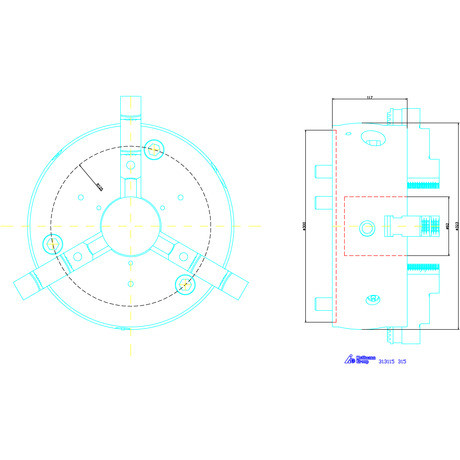

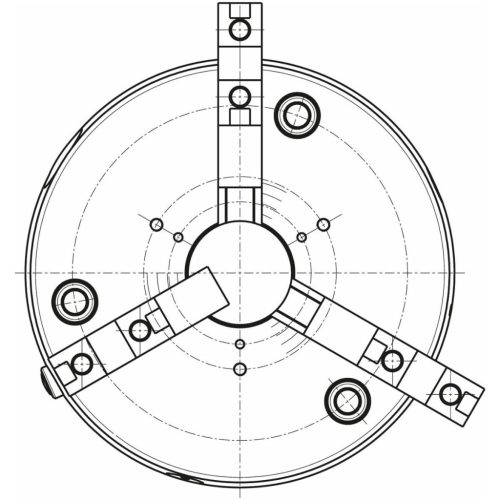

Schunk Ékrudas esztergatokmány ROTA-S-plus 2.0 osztás nélküli lépcsős pofákkal 315
