HELIOS MBD EC 315 B: MegaBox radiális ventilátor, EC kivitel, ~3, 400V, 120°C-ig hőálló

Általános ismertető

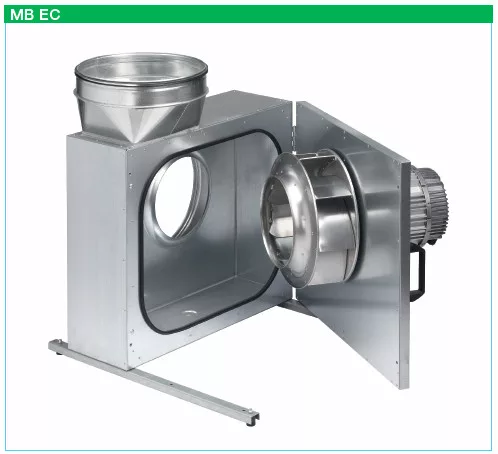

Hangcsillapított nagykonyhai centrifugál ventilátor ,EC motorral, kihajtható motor-járókerék egységgel, a motor a légáramon kívül elhelyezett.

Kettősfalú, horganyzott acéllemez ház, 30mm vastag ásványgyapot hangszigeteléssel. Szívó- és nyomóoldalon szabványos átmérőjű, gumitömítéses csőcsonkokkal. A ventilátor ajtó szervizeléshez teljesen kinyitható. stabil rögzítősínekre szerelve, 4db gumibakos rezgéscsillapítóval. Szériakivitelben kondenzlefolyóval és kicsepegés ellen védő peremmel.

Nagyteljesítményű, radiális járókerék, hátrahajló alumínium lapátozással, közvetlen a motortengelyre szerelve. Jó hatásfok és csendes üzem. A járókerék a motorral együtt kerül dinamikusan kiegyensúlyozásra ISO 1940 t1, G 6.3 jósággal.

Energiatakarékos, fordulatszám szabályozható külső forgórészes EC motor, IP 55 védettséggel. Golyóscsapágyazott, rádiózavar- és karbantartásmentes. Integrált elektronikus hőmérséklet felügyelettel a motor és a vezérlés számára. A megengedett hőmérséklet túllépésekor automatikus fordulatszám és teljesítmény kiigazítás. Fokozatmentes szabályozás potenciométerrel vagy univerzális szabályozóval. Csatlakozás a motoron elhelyezett szériatartozék bekötődobozban (IP54).

Fokozatmentes fordulatszám vezérlés külső potenciométerrel (0…10 V jellel) vagy fokozatmentes fordulatszám-szabályozás univerzális EUR-EC készülékkel. Csatlakozás szabványos csatlakozódobozban (IP54) a kivezetett kábelen.

Szállítandó közeg maximális hőmérséklete: +100°C

Kültéri telepítés esetén a villanymotor fölé esővédő tetőt kell tenni! (garancia feltétele, lásd a kiegészítők között)

A villamos kötődoboz a villanymotoron található.

Fontos, a ventilátor telepítésekor gondoskodni kell motorvédő kapcsoló beépítéséről!

Kiválasztási segédlet

Műszaki adatok

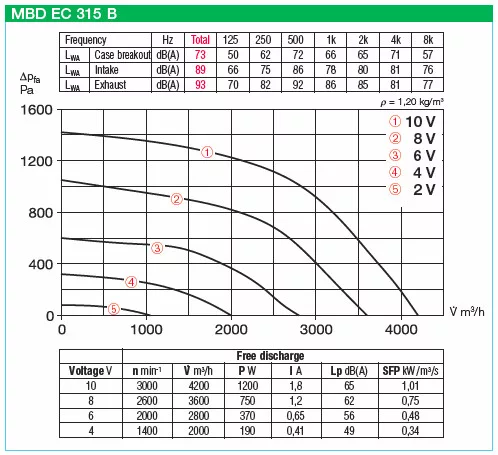

Jelleggörbe

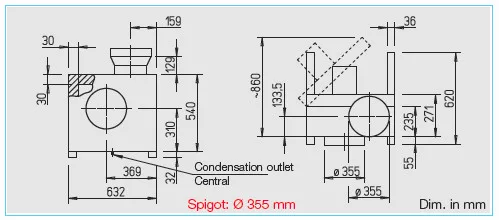

Méretrajz
